14 طرح جک ریلی پارکینگ کشویی
دهانه عریض, کف شیب دار, ستون انتهایی محدود و مسیر رفت وآمد فشرده؛ در چنین پروژه ای, جابه جایی یک درب کشویی سنگین فقط به قدرت موتور وابسته نیست و وضعیت ریل, وزن لنگه, محل نصب دنده شانه ای و فضای توقف کامل درب باید هم زمان سنجیده شود. در ورودی یک پارکینگ مسکونی, محوطه اداری یا باغ, جک ریلی پارکینگ کشویی زمانی عملکرد منظم دارد که ظرفیت موتور با طول درب, دفعات تردد, اصطکاک چرخ ها, شرایط محیطی و نحوه برق رسانی هماهنگ باشد. چهارده طرح قابل بررسی شامل مدل جمع وجور کنار ستون, طرح مخصوص درب سبک, نسخه مناسب لنگه سنگین, مدل پرتردد, موتور سه فاز, جک دارای باتری پشتیبان, اجرای کم نمایان, طرح مقاوم فضای باز, مدل مناسب دهانه صنعتی, نسخه دارای انکودر, اجرای هماهنگ با کنترل تردد, طرح مناسب شیب جانبی, مدل مجهز به قفل مکانیکی و چیدمان قابل سرویس در فضای محدود است. تفاوت این طرح ها تنها به ظاهر پوسته یا رنگ موتور محدود نمی شود؛ نوع گیربکس, جنس دنده, توان راه اندازی, تابلو فرمان, سرعت حرکت, تشخیص مانع و درجه حفاظت نیز نتیجه تحویل پروژه را تغییر می دهد. انتخاب اشتباه می تواند باعث لغزش دنده شانه ای, فشار به موتور, حرکت ضربه ای یا توقف ناقص شود. برسی دقیق محل, پایه سازی اصولی و ثبت ابعاد پیش از سفارش جک ریلی پارکینگ کشویی, مسیر انتخاب را مطمئن تر می کند. حفاظی نو نیز قیمت نهایی را براساس مدل, قطعات, آماده سازی محل, نصب و تجهیزات ایمنی همان پروژه ارزیابی می کند.
| موضوع و شرایط پروژه/محدودیت محل | توضیح و راهکار یا نکته اجرایی مناسب | نکته انتخاب |
|---|---|---|

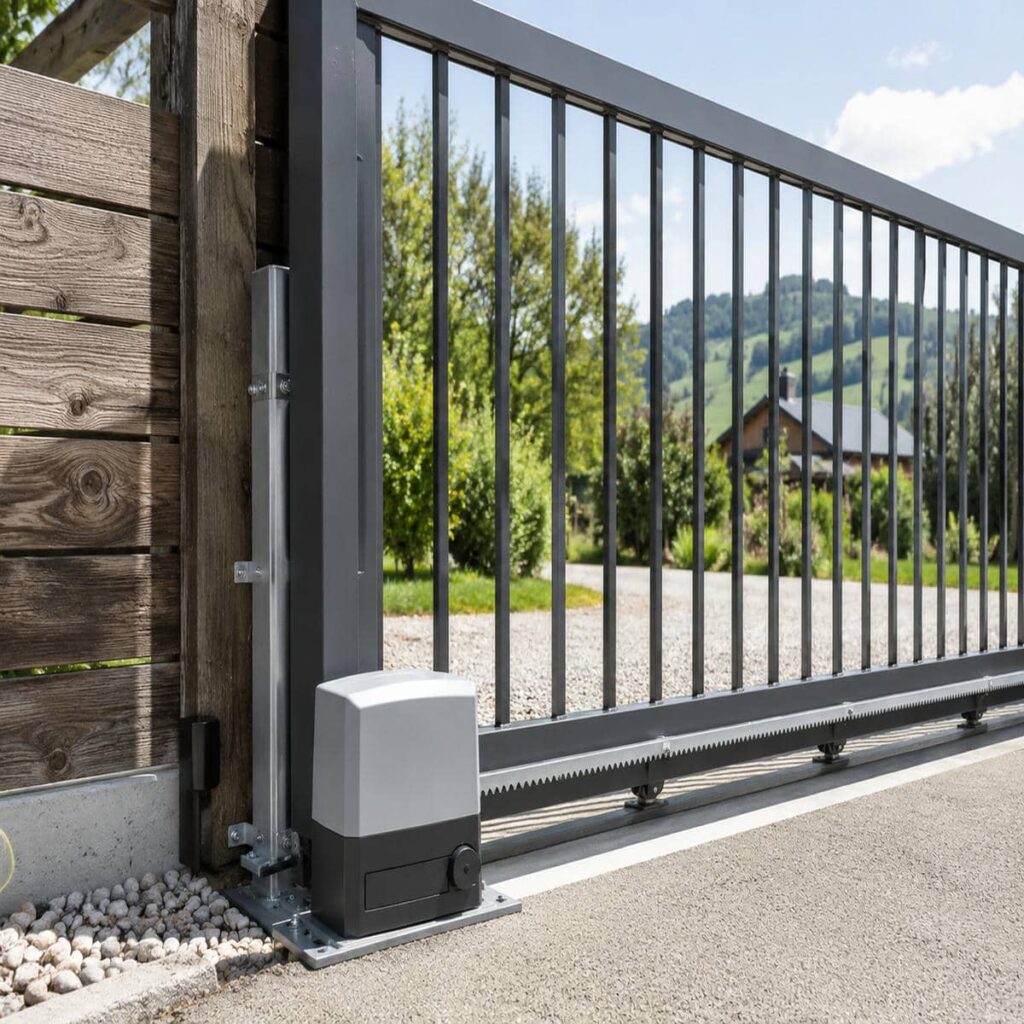

| دهانه عریض با لنگه کشویی بلند | توان موتور, طول دنده شانه ای, وزن درب و ظرفیت گیربکس باید براساس ابعاد واقعی دهانه هماهنگ شود تا حرکت در ابتدا و انتهای مسیر یکنواخت باقی بماند. | طول کامل لنگه و وزن تقریبی سازه پیش از سفارش ثبت شود. |
| کف شیب دار در امتداد حرکت درب | ریل, چرخ ها و نیروی راه اندازی باید با شیب مسیر بررسی شوند؛ اصلاح تراز کف یا انتخاب موتور قوی تر بدون رفع مقاومت مکانیکی, راهکار کامل محسوب نمی شود. | فیلم حرکت دستی درب و جهت شیب برای ارزیابی ارسال شود. |
| فضای محدود کنار ستون انتهایی | ابعاد پوسته موتور, محل صفحه پلیت و فضای دسترسی به خلاص کن باید کنترل شود تا جک ریلی بدون برخورد با دیوار یا مسیر خودرو نصب گردد. | فاصله ستون تا انتهای مسیر بسته شدن دقیق اندازه گیری شود. |
| درب سنگین با سازه فلزی متراکم | موتور با گشتاور مناسب, گیربکس مقاوم, دنده شانه ای فلزی و پایه تقویت شده برای کنترل وزن و جلوگیری از لغزش در حرکت ضروری است. | جنس چهارچوب, نوع پوشش و وضعیت چرخ ها اعلام شود. |
| پارکینگ پرتردد و استفاده پیوسته | چرخه کاری, سیستم خنک کاری, کیفیت تابلو فرمان و تحمل حرارتی موتور باید با ساعات شلوغ و تعداد رفت وآمد هماهنگ باشد. | الگوی تردد روزانه و زمان های اوج استفاده مشخص شود. |
| محوطه باز با بارندگی و گردوغبار | درجه حفاظت پوسته, آب بندی تابلو, پوشش ضدخوردگی, مسیر کابل و ارتفاع نصب موتور بر دوام تجهیزات در شرایط محیطی اثر مستقیم دارد. | محل تجمع آب و جهت تابش یا بارندگی پیش از اجرا بررسی شود. |
| مسیر مشترک عابر و خودرو | فتوسل, چراغ هشدار, تنظیم سرعت, تشخیص مانع و زمان بسته شدن باید با نقاط کور مسیر تردد هماهنگ شود تا ایمنی تحویل افزایش یابد. | محل عبور عابر و محدوده دید راننده روی نقشه مشخص شود. |

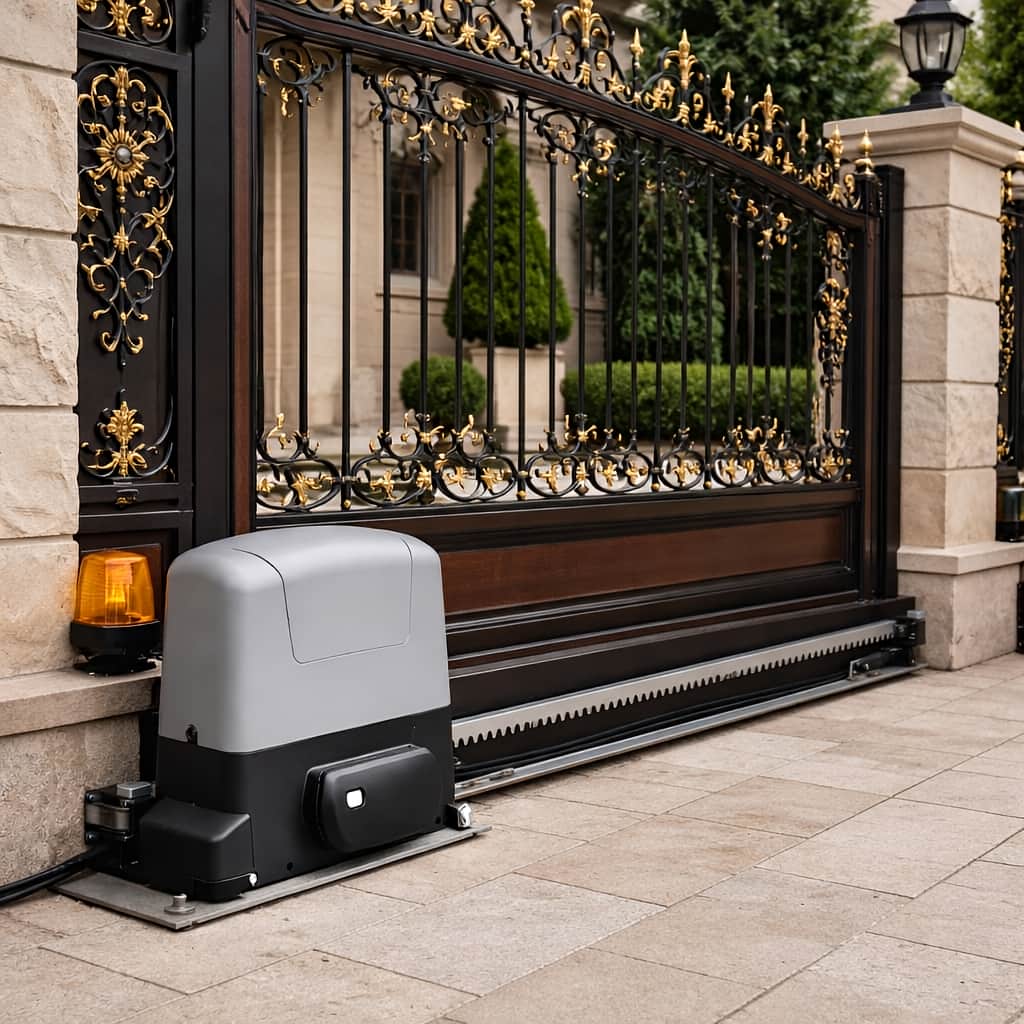

| نیاز به کارکرد هنگام قطع برق | باتری پشتیبان, خلاص کن دستی یا منبع تغذیه اضطراری باید متناسب با وزن درب, تعداد حرکت موردنیاز و محل دسترسی کاربران انتخاب شود. | روش استفاده اضطراری در مرحله تحویل آموزش داده شود. |
| دسترسی محدود برای تعمیر آینده | فاصله اطراف موتور, امکان بازکردن پوسته, دسترسی به تابلو فرمان و قابلیت تنظیم دنده شانه ای باید از ابتدای جانمایی حفظ شود. | موتور پشت مانع ثابت یا داخل محفظه غیرقابل دسترسی نصب نشود. |
کاربرد 14 طرح جک ریلی در شرایط واقعی محوطه

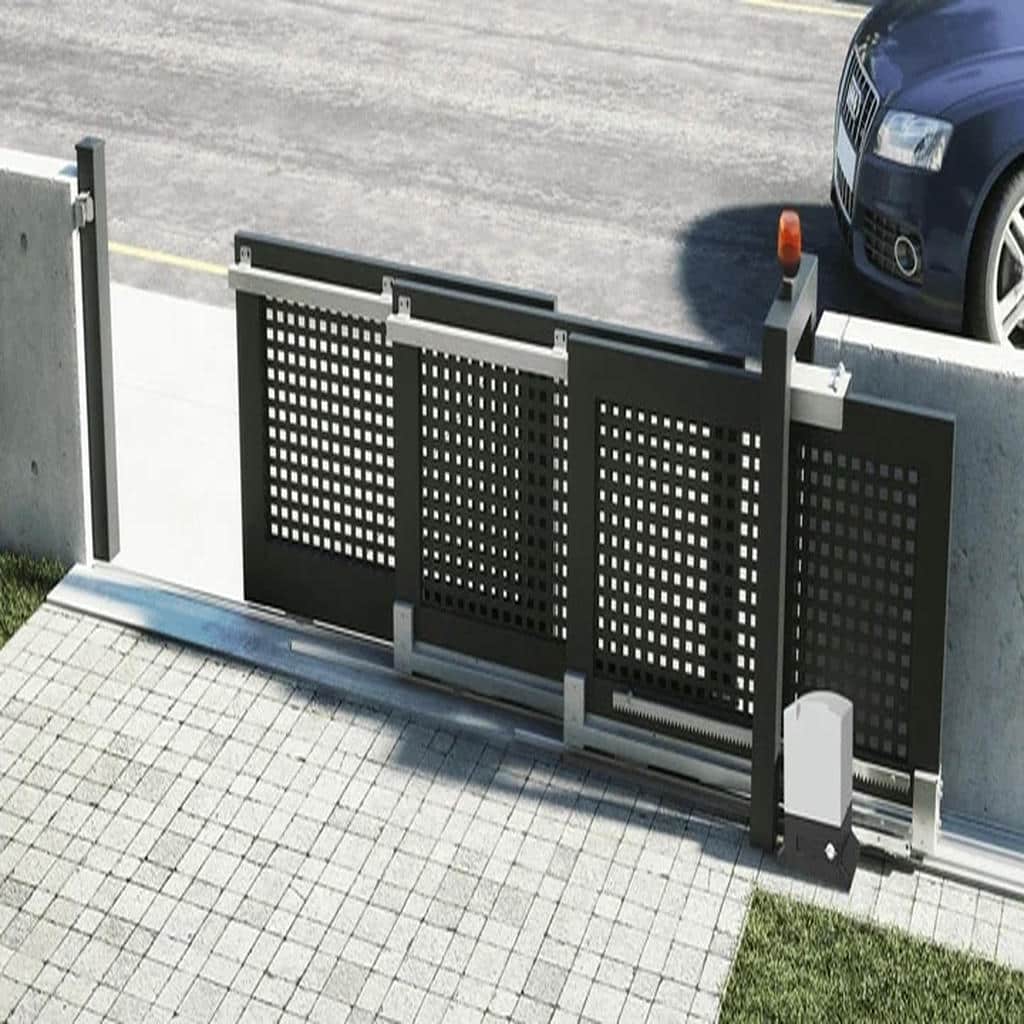

چهارده طرح جک ریلی را باید به عنوان چهارده پاسخ برای چهارده وضعیت اجرایی دید, نه مجموعه ای از پوسته ها و نام های متفاوت. درب سبک یک واحد مسکونی, ورودی سنگین یک محوطه صنعتی, پارکینگ پرتردد, باغ با مسیر خاک آلود یا ساختمانی با ستون محدود, نیازهای یکسانی ندارند. تفاوت در وزن لنگه, طول ریل, سرعت مورد انتظار, فضای توقف درب و شرایط محیطی, نوع موتور و نحوه اجرای پایه را تغییر می دهد. مدل جمع وجور, نسخه سنگین, جک پرتردد, موتور دارای انکودر, طرح مجهز به باتری پشتیبان و اجرای هماهنگ با کنترل تردد, هرکدام برای مسئله مشخصی طراحی می شوند. مزیت رویکرد پروژه محور این است که موتور از ابتدا در محدوده کاری مناسب قرار می گیرد, حرکت درب نرم تر می شود و نیاز به اصلاحات پس از نصب کاهش پیدا می کند.
طرح های مناسب پارکینگ مسکونی با فضای نصب محدود

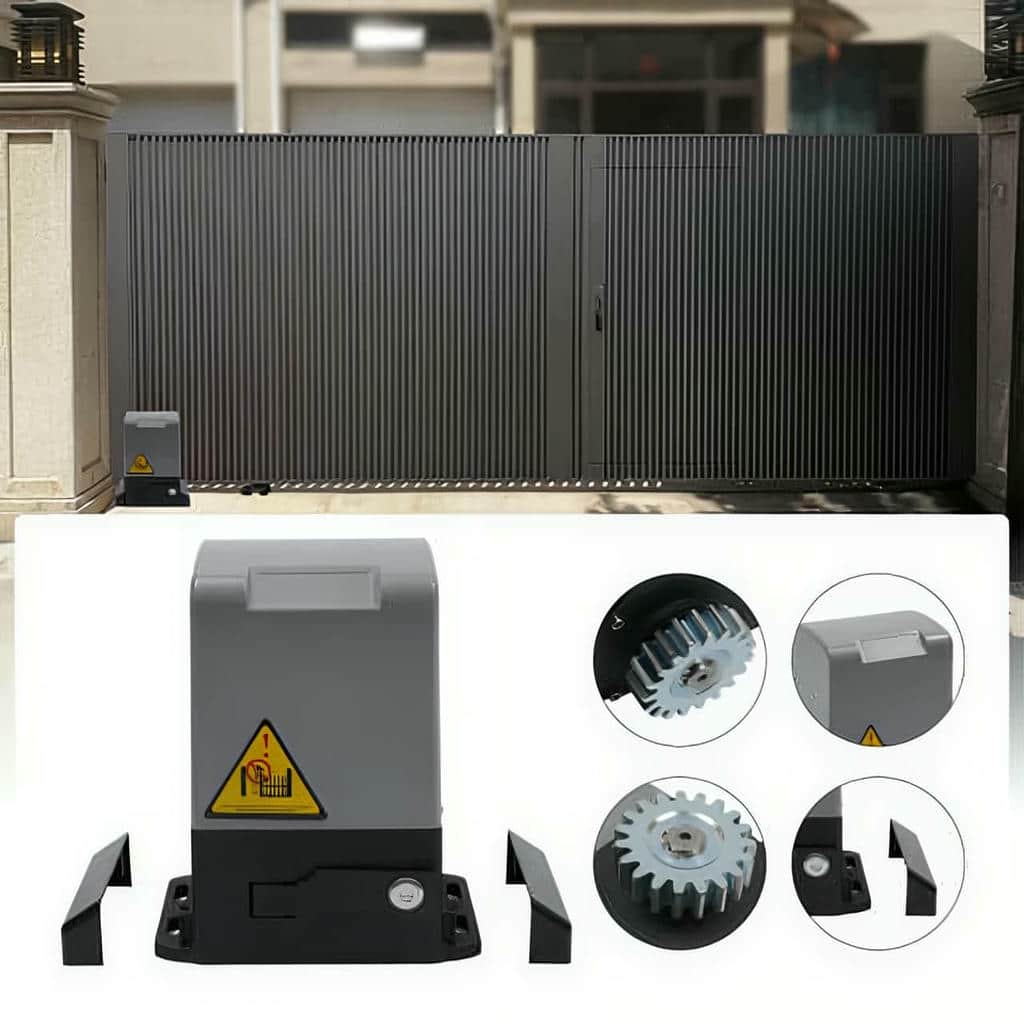

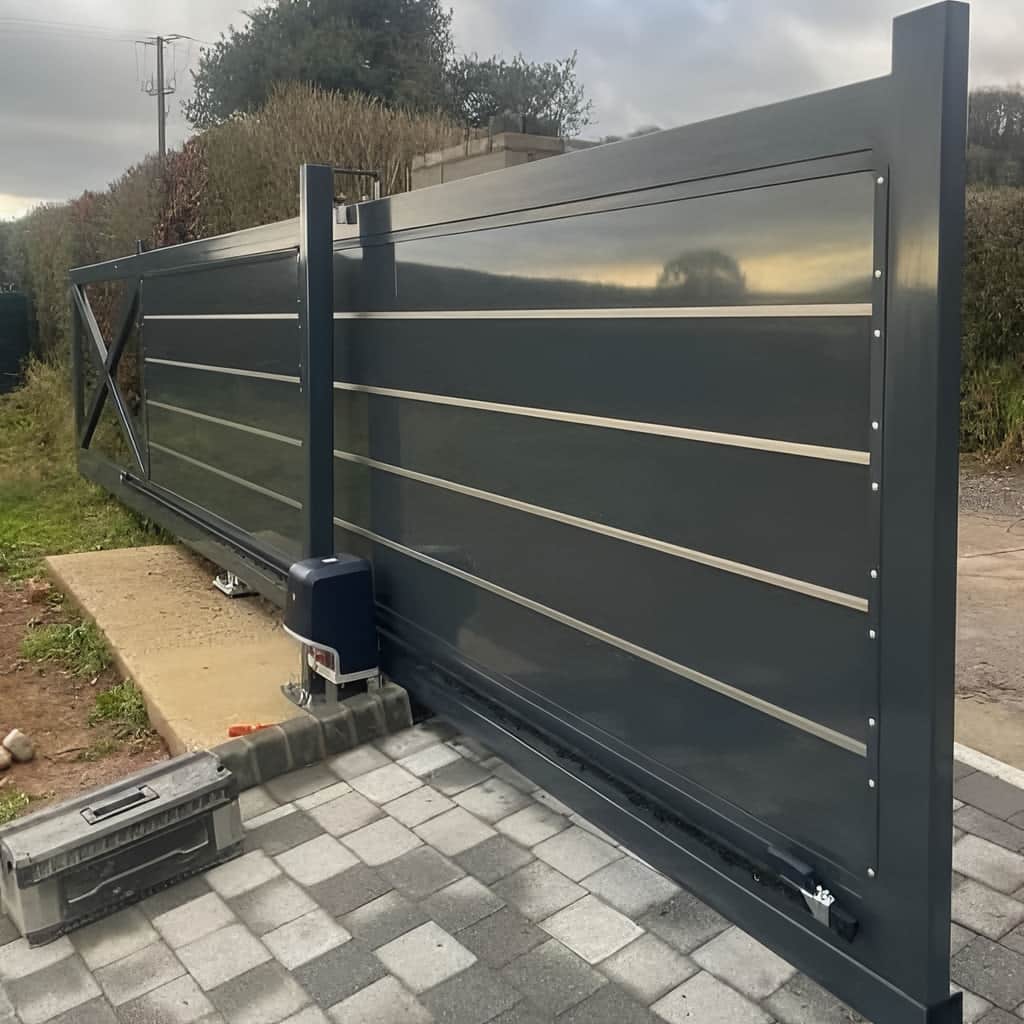

در ورودی یک واحد مسکونی یا ساختمان کم تردد, معمولاً فضای کنار ستون, ظاهر تجهیزات و صدای حرکت اهمیت زیادی دارد. طرح جمع وجور کنار ستون برای محلی مناسب است که فاصله میان دیوار و مسیر درب محدود باشد, اما همچنان باید فضای کافی برای بازکردن پوسته و استفاده از خلاص کن باقی بماند. مدل مخصوص درب سبک نیز می تواند با موتور کوچک تر و تنظیم حرکت نرم اجرا شود, به شرط آنکه وزن لنگه, سلامت چرخ ها و طول دهانه در محدوده ظرفیت دستگاه قرار داشته باشد. انتخاب موتور بیش ازحد قوی, بدون تنظیم صحیح, الزاماً حرکت بهتری ایجاد نمی کند و ممکن است ضربه انتهای مسیر را افزایش دهد.
در پروژه ای که نمای ورودی اهمیت دارد, اجرای کم نمایان می تواند شامل انتخاب پوسته هماهنگ با رنگ چهارچوب, عبور مرتب کابل ها و جانمایی موتور نزدیک به خط ستون باشد. بااین حال, پنهان کردن جک پشت پوشش ثابت یا داخل فضای بدون تهویه, دسترسی تعمیراتی را دشوار می کند. صفحه پلیت باید روی سطح مقاوم نصب شود و ارتفاع موتور با دنده شانه ای هماهنگ باشد. اگر کف پارکینگ سنگ, موزاییک یا بتن ناتمام دارد, زیرسازی پیش از نصب نهایی انجام می شود تا نشست پایه, تراز چرخ دنده را تغییر ندهد. نتیجه مطلوب, ترکیب ظاهر منظم با دسترسی فنی مناسب است.
طرح های مناسب درب سنگین و دهانه صنعتی

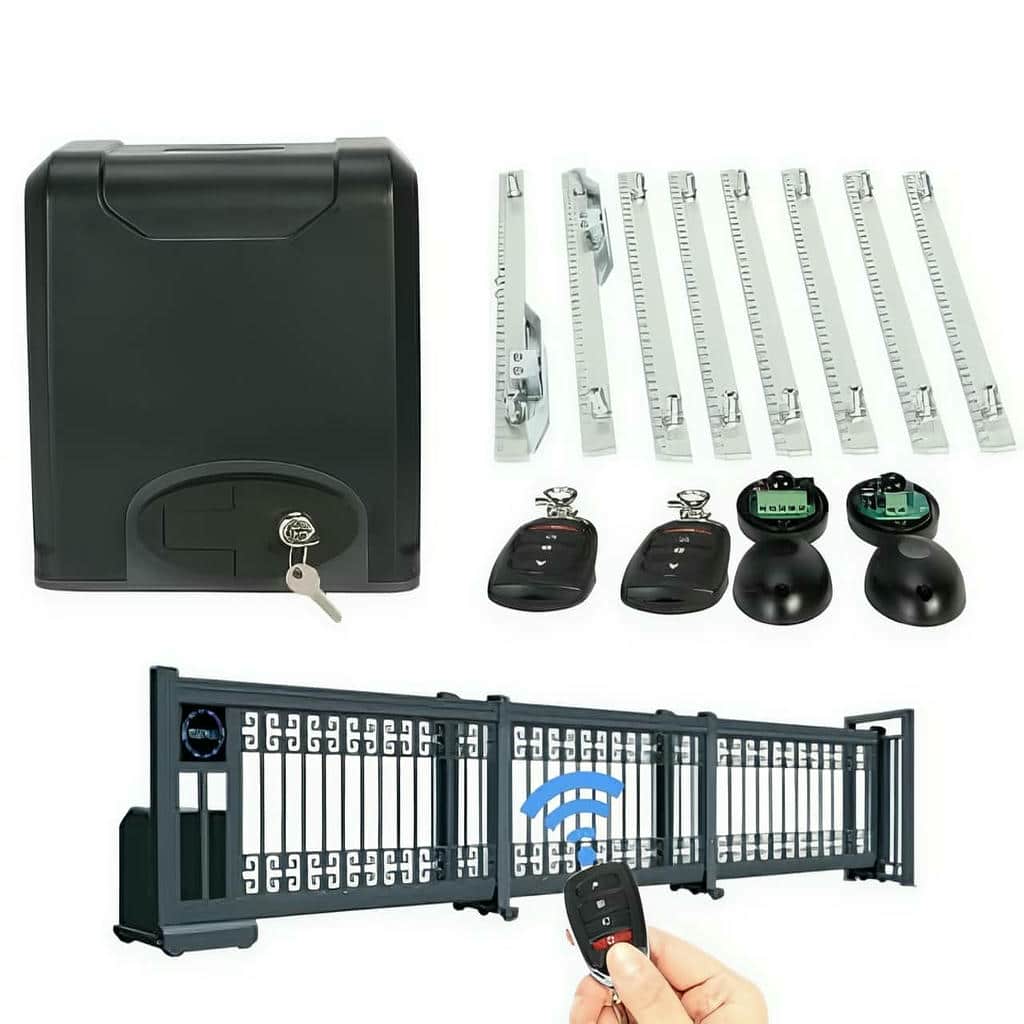

در محوطه ای با درب فلزی بلند, ورق ضخیم یا سازه تقویت شده, طرح مخصوص لنگه سنگین مطرح می شود. این طرح به موتور با گشتاور مناسب, گیربکس مقاوم, دنده شانه ای فلزی و پایه ای نیاز دارد که در برابر کشش مکرر تغییر موقعیت ندهد. وزن اسمی درب تنها معیار نیست؛ اصطکاک چرخ ها, وضعیت ریل, بادخور سطح درب و شیب مسیر نیز بار واقعی موتور را افزایش می دهند. پیش از انتخاب, درب باید با دست حرکت داده شود و در تمام طول ریل, گیرکردن یا تغییر ناگهانی مقاومت نداشته باشد. موتور قوی نباید برای جبران چرخ فرسوده یا ریل معیوب استفاده شود.
طرح مناسب دهانه صنعتی علاوه بر قدرت, باید با چرخه کاری و نوع بهره برداری هماهنگ باشد. اگر خودروهای سنگین در ساعات مشخص پشت درب صف می کشند, سرعت بازشدن, زمان بسته شدن و قابلیت اتصال به کنترل تردد اهمیت بیشتری پیدا می کند. در برخی پروژه ها موتور سه فاز برای کارکرد پایدار و بار سنگین بررسی می شود, اما زیرساخت برق, تابلو حفاظتی و شیوه کنترل آن باید از ابتدا آماده باشد. محل نصب نیز نباید در مسیر برخورد خودرو یا تجمع گل ولای قرار گیرد. یک حفاظ مکانیکی حساب شده می تواند از موتور محافظت کند, بدون آنکه دسترسی سرویس را مسدود سازد.
طرح های پرتردد برای مسیر مشترک خودرو و عابر
پارکینگ مجتمع, ساختمان اداری یا ورودی مشترک چند واحد, به طرحی نیاز دارد که تردد متوالی را بدون افزایش بیش ازحد دما مدیریت کند. مدل پرتردد با چرخه کاری مناسب, تابلو فرمان سازگار و امکان تنظیم شتاب و کاهش سرعت, برای چنین فضایی قابل بررسی است. تعداد ریموت ها, روش ثبت کاربران و احتمال بازماندن درب نیز باید در طراحی کنترل دسترسی لحاظ شود. اگر یک فرمان از نگهبانی, ریموت و سیستم هوشمند به موتور ارسال می شود, ورودی های تابلو باید برای این تجهیزات پیش بینی شوند. اتصال غیراصولی چند فرمان می تواند اختلال یا حرکت ناخواسته ایجاد کند.

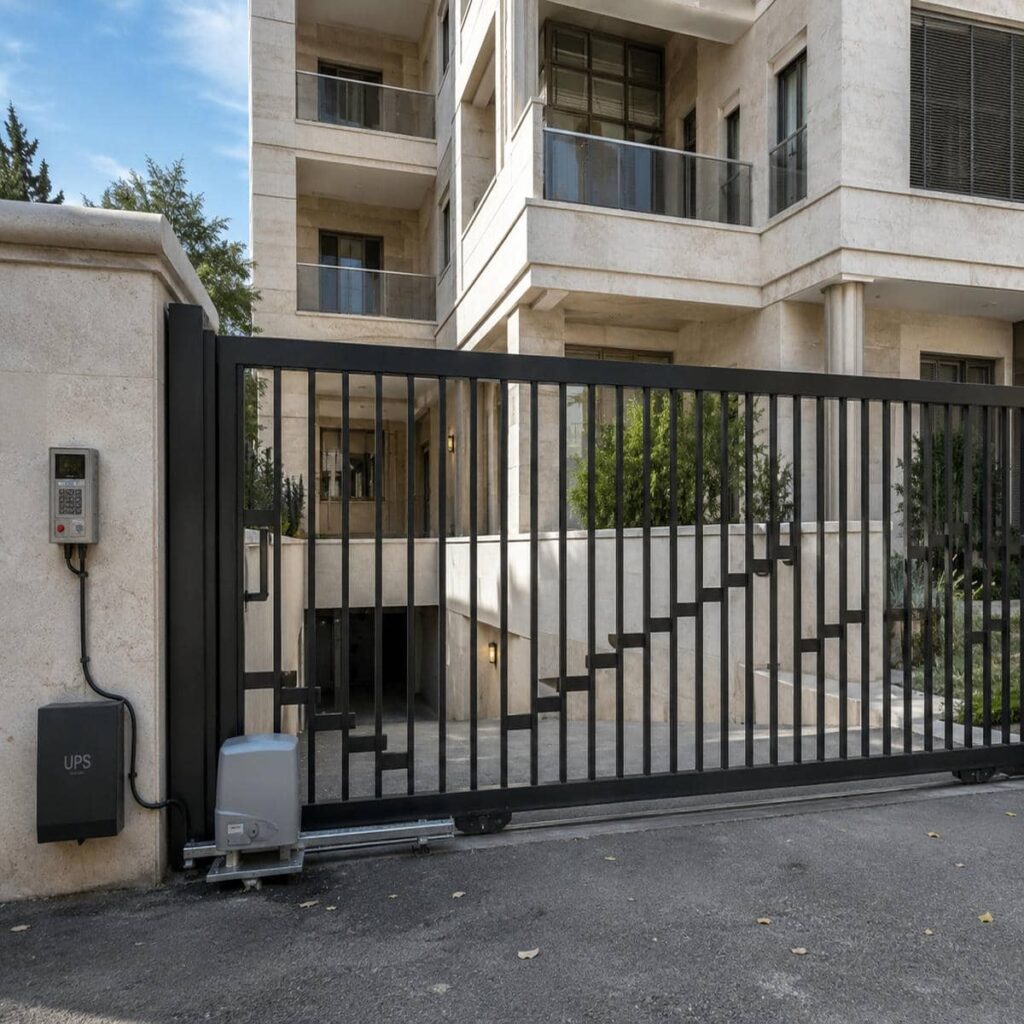

در مسیر مشترک عابر و خودرو, طرح دارای انکودر یا سامانه دقیق تشخیص موقعیت مزیت بیشتری ایجاد می کند, زیرا کنترل حرکت و توقف درب قابل تنظیم تر است. فتوسل باید در نقطه ای نصب شود که خودرو, موتور و عابر را در محدوده خطر شناسایی کند. در دهانه های طولانی یا نقاط دارای دید محدود, یک جفت فتوسل ممکن است کافی نباشد و پوشش تکمیلی بررسی شود. چراغ هشدار نیز باید پیش از شروع حرکت قابل مشاهده باشد. هماهنگی این اجزا با سرعت جک, باعث می شود تحویل پروژه تنها به باز و بسته شدن درب محدود نماند و ایمنی عملی مسیر نیز کنترل شود.
- طرح جک را با وزن لنگه و فضای واقعی کنار ستون هماهنگ کنید.
- برای درب صنعتی, چرخه کاری و زیرساخت برق را هم زمان بررسی کنید.
- در مسیر مشترک عابر و خودرو, جانمایی فتوسل را از ابتدا تعیین کنید.
- ظاهر کم نمایان را بدون حذف دسترسی تعمیراتی اجرا کنید.
- پیش از انتخاب موتور, ریل و چرخ های درب را در تمام مسیر آزمایش کنید.
ساختار موتور و قطعات متناسب با محدودیت نصب
پس از تعیین سناریوی پروژه, کیفیت اجزای داخلی و نحوه هماهنگی آن ها با درب اهمیت پیدا می کند. موتور الکتریکی, گیربکس, چرخ دنده خروجی, دنده شانه ای, تابلو فرمان, میکروسوئیچ یا انکودر, خلاص کن و صفحه پلیت, یک زنجیره اجرایی را تشکیل می دهند. اگر ارتفاع دنده شانه ای با چرخ دنده هماهنگ نباشد یا پایه موتور روی سطح ناپایدار قرار گیرد, حتی یک موتور باکیفیت نیز حرکت یکنواختی نخواهد داشت. جنس دنده, نوع روان کاری, مقاومت پوسته, کیفیت کابل و نحوه نصب تجهیزات ایمنی باید با رطوبت, گردوغبار و میزان تردد محل تطبیق داده شود. در پروژه های پرتردد, تحمل حرارتی و در پروژه های فضای باز, آب بندی و پوشش ضدخوردگی اولویت بیشتری دارند. بررسی ساختار به صورت یکپارچه, از تمرکز صرف بر توان نامی جلوگیری می کند.
گیربکس و چرخ دنده در پروژه های سنگین
گیربکس وظیفه دارد نیروی موتور را با سرعت مناسب به چرخ دنده خروجی منتقل کند. در یک درب سنگین, جنس چرخ دنده ها, نسبت انتقال, کیفیت یاتاقان ها و میزان لقی داخلی بر دوام و صدای کارکرد اثر دارد. اگر درب در بخشی از مسیر سنگین تر حرکت کند, بار ضربه ای به دندانه ها منتقل می شود و فرسودگی سریع تر خواهد شد. پیش از نصب باید مسیر ریل اصلاح شود تا گیربکس فقط بار طراحی شده را تحمل کند. در پروژه ای با تردد زیاد, انتخاب مجموعه ای با تحمل حرارتی مناسب و قطعات قابل سرویس, از توقف های مکرر و تعمیر زودهنگام جلوگیری می کند.
چرخ دنده خروجی باید با نوع دنده شانه ای هماهنگ باشد و درگیری دندانه ها نه بیش ازحد فشرده و نه بیش ازحد آزاد تنظیم شود. فشار زیاد باعث صدای غیرعادی و استهلاک می شود, در حالی که فاصله زیاد می تواند به پرش دنده یا حرکت ضربه ای منجر گردد. پایه موتور باید به گونه ای نصب شود که امکان تنظیم ارتفاع و فاصله پس از تحویل نیز وجود داشته باشد. در محوطه ای که احتمال نشست کف وجود دارد, زیرسازی ضعیف می تواند تراز اولیه را تغییر دهد. کنترل دوره ای پیچ های صفحه پلیت و اتصال دنده شانه ای, بخشی از نگهداری پروژه های سنگین است.
دنده شانه ای و ریل در مسیر حرکت طولانی
دنده شانه ای رابط مستقیم میان موتور و درب است و انتخاب جنس آن به وزن, تردد و شرایط محیطی وابسته است. نمونه فلزی برای درب های سنگین و پروژه های پرتردد مناسب تر است, در حالی که برخی مدل های پلیمری تقویت شده می توانند در درب های سبک و کم صدا کاربرد داشته باشند. اتصال شاخه ها باید پیوسته و هم راستا باشد تا چرخ دنده هنگام عبور از محل اتصال ضربه نخورد. همچنین دنده شانه ای نباید وزن درب را تحمل کند؛ وزن باید روی چرخ ها و ریل قرار داشته باشد و دنده فقط نیروی حرکت را انتقال دهد.
ریل درب باید در تمام طول مسیر تراز, پاک و بدون شکستگی باشد. وجود سنگ ریزه, زنگ زدگی, فرورفتگی یا نشست کف می تواند مقاومت حرکت را افزایش دهد و انتخاب موتور را تحت تأثیر قرار دهد. در محوطه ای که آب از روی مسیر عبور می کند, طراحی زهکشی کنار ریل اهمیت دارد. چرخ ها نیز باید متناسب با وزن و نوع ریل باشند و لقی جانبی کنترل شود. اگر لنگه هنگام حرکت نوسان کند, راهنمای بالایی باید تنظیم شود. آماده سازی ریل و چرخ ها پیش از نصب جک, یکی از مهم ترین مراحل کاهش فشار روی موتور است.
تابلو فرمان و سنسورها در تحویل ایمن پروژه
تابلو فرمان سرعت, زمان کارکرد, توقف, بسته شدن خودکار و واکنش به تجهیزات ایمنی را مدیریت می کند. در پروژه ای با درب سنگین, قابلیت تنظیم شروع نرم و کاهش سرعت انتهای مسیر می تواند ضربه به ستون و سازه را کمتر کند. میکروسوئیچ ها محل توقف باز و بسته را مشخص می کنند و باید در برابر جابه جایی و رطوبت محافظت شوند. مدل دارای انکودر اطلاعات دقیق تری از حرکت موتور ارائه می دهد و برای کنترل موقعیت, تشخیص مانع و تنظیم حرکت یکنواخت قابل استفاده است. انتخاب برد باید با نوع موتور, ولتاژ و تجهیزات جانبی کاملاً سازگار باشد.
فتوسل, چراغ هشدار, آنتن, گیرنده ریموت و باتری پشتیبان باید از مسیرهای کابل مناسب به تابلو متصل شوند. محل نصب تابلو نباید در معرض آب مستقیم, ضربه یا گرمای محبوس باشد. سیم کشی منظم و برچسب گذاری اتصالات, عیب یابی آینده را ساده تر می کند. در مرحله تحویل, قطع فتوسل, قرارگرفتن مانع, فرمان های متوالی و قطع برق باید آزمایش شوند. خلاص کن دستی نیز باید بدون نیاز به ابزار پیچیده در دسترس کاربر مجاز قرار گیرد. این آزمون ها نشان می دهند ساختار پروژه در شرایط عادی و اضطراری چگونه واکنش نشان می دهد.
- گیربکس را با وزن واقعی و مقاومت حرکت درب هماهنگ کنید.
- درگیری چرخ دنده و دنده شانه ای را با فاصله قابل تنظیم اجرا کنید.
- ریل و چرخ ها را پیش از نصب موتور تعمیر و تراز کنید.
- تابلو فرمان را متناسب با ولتاژ و سنسورهای همان مدل انتخاب کنید.
- عملکرد فتوسل و خلاص کن را در شرایط قطع برق آزمایش کنید.
اندازه گیری و نصب جک ریلی در مسیر واقعی درب
نصب استاندارد از ثبت دقیق طول لنگه, وزن تقریبی, عرض دهانه, فضای بازشدن کامل, فاصله موتور تا ستون و وضعیت کف آغاز می شود. محل صفحه پلیت باید به گونه ای انتخاب شود که چرخ دنده با دنده شانه ای در یک خط قرار گیرد و پوسته موتور وارد مسیر خودرو نشود. سپس مسیر برق, کابل فتوسل, چراغ هشدار و کنترل تردد پیش از تثبیت تجهیزات آماده می شود. در پروژه بازسازی, استفاده از کابل یا پایه قدیمی تنها پس از کنترل سلامت و ظرفیت آن ها مجاز است. اجرای دنده شانه ای نیز باید مرحله به مرحله و با حرکت دستی درب انجام شود تا ارتفاع شاخه ها در تمام مسیر ثابت بماند. پس از نصب مکانیکی, تنظیم تابلو, تعیین نقاط توقف, کنترل سرعت و تست موانع انجام می شود. تحویل نهایی زمانی کامل است که درب در تردد واقعی, بدون لرزش و ضربه کار کند.
اطلاعات لازم برای بررسی دهانه و فضای توقف
برای ارزیابی اولیه, عکس روبه رو, تصویر فضای پشت درب در حالت باز, نمای محل ستون انتهایی و مسیر کامل ریل موردنیاز است. طول لنگه باید از ابتدای سازه تا انتهای آن اندازه گیری شود, نه فقط عرض مفید عبور خودرو. فضای توقف کامل درب نیز باید حداقل برابر با طول موردنیاز حرکت باشد و مانعی مانند دیوار, باغچه, کنتور یا تجهیزات تأسیساتی در آن قرار نگیرد. اگر موتور در انتهای مسیر بسته شدن نصب می شود, فاصله آن تا دیوار و مسیر حرکت خودرو باید مشخص باشد تا جانمایی پوسته و حفاظ مکانیکی امکان پذیر شود.
وزن تقریبی درب از جنس چهارچوب, نوع ورق, ارتفاع, تزئینات و تقویت کننده ها برآورد می شود. فیلم حرکت دستی می تواند وضعیت چرخ ها, مقاومت ریل و نوسان جانبی را نشان دهد. اگر درب با نیروی زیاد حرکت می کند یا در میانه مسیر متوقف می شود, ابتدا تعمیر مکانیکی لازم است. محل ورود برق, فاصله تا تابلو اصلی و امکان عبور لوله محافظ نیز در بررسی سفارش ثبت می شود. در پروژه دارای شیب, جهت و میزان تغییر ارتفاع باید مشخص باشد؛ زیرا حرکت رو به بالا و پایین, بار متفاوتی به موتور وارد می کند.
آماده سازی پایه موتور و دنده شانه ای

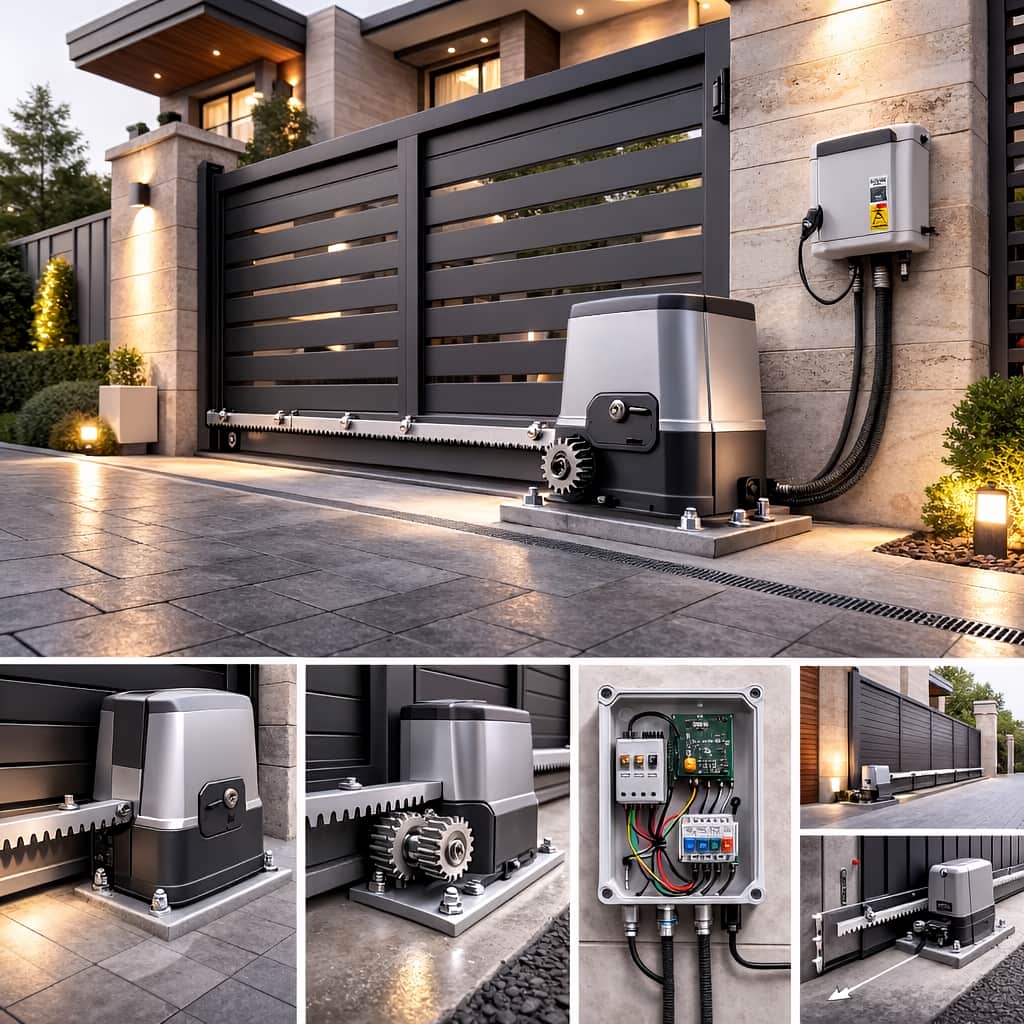

پایه موتور باید روی بتن یا سازه ای مقاوم قرار گیرد و در برابر لرزش و کشش مکرر جابه جا نشود. نصب مستقیم روی سنگ لق, موزاییک ناپایدار یا سطح دارای شیب, تراز چرخ دنده را به مرور تغییر می دهد. صفحه پلیت امکان تنظیم موقعیت موتور را فراهم می کند و باید با فاصله مناسب از کف نصب شود تا آب و آلودگی وارد پوسته نشوند. پیش از تثبیت نهایی, موقعیت موتور نسبت به دنده شانه ای در حالت باز و بسته کنترل می شود. فضای اطراف پوسته نیز برای بازکردن درپوش و استفاده از خلاص کن حفظ می گردد.
دنده شانه ای به بخش مقاوم درب متصل می شود و شاخه های آن باید در امتداد یک خط قرار گیرند. نصاب معمولاً هر بخش را با قرار دادن روی چرخ دنده و حرکت دستی لنگه تنظیم می کند تا درگیری یکنواخت حاصل شود. اتصال شاخه بعدی نباید شکست یا اختلاف ارتفاع ایجاد کند. درب باید روی چرخ های خود حرکت کند و دنده شانه ای نباید نقش تکیه گاه داشته باشد. پس از اتصال, فاصله آزاد جزئی میان دندانه ها تنظیم می شود تا فشار عمودی به محور موتور وارد نشود. این مرحله بر صدای حرکت و عمر گیربکس اثر زیادی دارد.
عیب یابی خطاهای رایج پس از اجرا

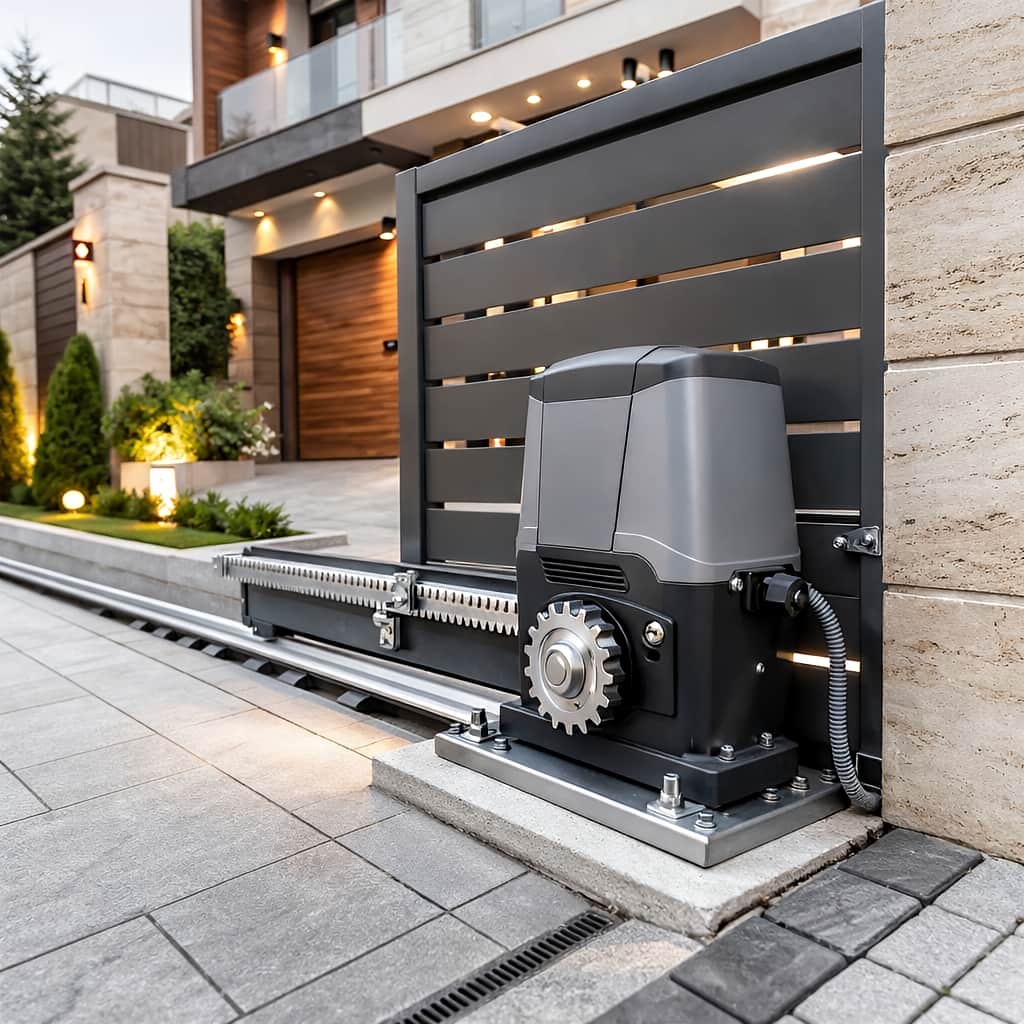

حرکت ضربه ای در شروع می تواند از تنظیم نامناسب شتاب, لقی دنده شانه ای یا مقاومت اولیه چرخ ها ناشی شود. اگر موتور کار می کند اما درب حرکت ندارد, خلاص کن, چرخ دنده, اتصال دنده شانه ای و وجود مانع روی ریل بررسی می شود. توقف پیش از رسیدن به انتهای مسیر ممکن است به جابه جایی میکروسوئیچ, حساسیت تشخیص مانع یا افت ولتاژ مربوط باشد. در پروژه ای که درب پس از بارندگی دچار مشکل می شود, نفوذ رطوبت, اتصالات کابل و تجمع آب اطراف موتور باید کنترل شود. عیب یابی باید از بخش مکانیکی آغاز و سپس به تنظیمات و برق برسد.
صدای ساییدگی معمولاً نشانه درگیری بیش ازحد دنده شانه ای با چرخ دنده یا ناهماهنگی ارتفاع در بخشی از مسیر است. پرش ناگهانی می تواند از شکستگی دندانه, اتصال ضعیف شاخه ها یا لقی زیاد ناشی شود. اگر درب در حالت دستی نیز سنگین است, افزایش توان تنظیمی راه حل مناسبی نیست و ریل و چرخ ها باید تعمیر شوند. خطاهای فتوسل نیز با تمیزکردن لنز, کنترل هم راستایی و بررسی کابل ها ارزیابی می شوند. پس از هر تعمیر, چند چرخه کامل در شرایط واقعی اجرا می شود تا توقف, سرعت و واکنش ایمنی دوباره تأیید گردد.
- طول لنگه و فضای توقف کامل درب را جداگانه اندازه گیری کنید.
- پایه موتور را روی سطح مقاوم و قابل تنظیم اجرا کنید.
- دنده شانه ای را در تمام مسیر با حرکت دستی هم تراز کنید.
- مشکل ریل و چرخ را با افزایش نیروی موتور پنهان نکنید.
- پس از نصب, چند چرخه حرکت همراه با مانع آزمایشی انجام دهید.
- در پایان, موقعیت میکروسوئیچ و خلاص کن دستی را کنترل کنید.
قیمت سفارش و خدمات پروژه در حفاظی نو

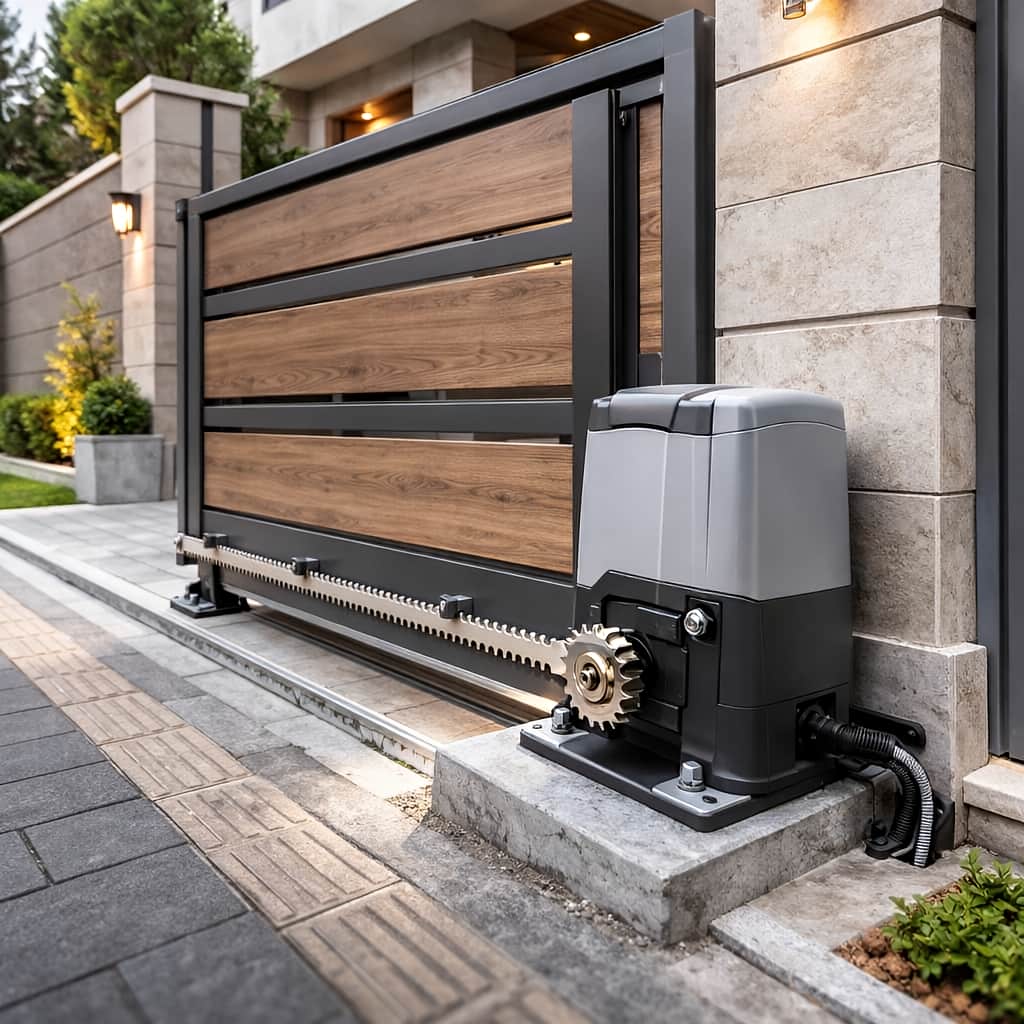

قیمت جک ریلی پارکینگ کشویی به ظرفیت موتور, وزن و طول درب, چرخه کاری, نوع گیربکس, جنس دنده شانه ای, تابلو فرمان و تجهیزات جانبی وابسته است. شرایط محل نیز بخش مهمی از برآورد را تشکیل می دهد؛ پایه سازی, اصلاح ریل, تعویض چرخ, کابل کشی, ایجاد مسیر فتوسل یا ساخت حفاظ موتور می تواند حجم اجرا را تغییر دهد. در پروژه های ساده, زیرسازی آماده و دسترسی مناسب باعث کاهش عملیات جانبی می شود, اما دهانه صنعتی, شیب مسیر یا فضای نصب محدود به هماهنگی بیشتری نیاز دارد. حفاظی نو سفارش را براساس اطلاعات واقعی پروژه بررسی می کند تا مدل موتور, قطعات و محدوده خدمات پیش از اجرا مشخص باشند. پشتیبانی حرفه ای نیز زمانی معنا پیدا می کند که مشخصات دستگاه, تنظیمات تحویل و مسیر پیگیری تعمیرات ثبت شده باشند, نه اینکه انتخاب تنها بر پایه نام یا ظاهر موتور انجام شود.
عوامل قیمت در محل های سبک سنگین و پرتردد
در یک پارکینگ مسکونی کم تردد با درب سبک و ریل سالم, موتور با ظرفیت متناسب, دنده شانه ای استاندارد و تجهیزات ایمنی پایه می تواند نیاز پروژه را پوشش دهد. در مقابل, لنگه سنگین, دهانه بلند یا تردد پیوسته به گیربکس مقاوم تر, چرخه کاری بالاتر و تابلو فرمان پیشرفته تر نیاز دارد. قابلیت هایی مانند انکودر, شروع نرم, باتری پشتیبان یا اتصال به کنترل تردد نیز سطح تجهیزات را تغییر می دهند. مقایسه قیمت باید براساس مجموعه کامل اقلام انجام شود, زیرا پیشنهاد بدون فتوسل, کابل یا دنده شانه ای با پیشنهاد کامل قابل قیاس نیست.
وضعیت محل نصب نیز روی هزینه اجرا اثر دارد. پایه بتنی آماده با مسیر برق مشخص, عملیات متفاوتی نسبت به کف نیازمند تخریب, ریل فرسوده یا ستون فاقد فضای کافی دارد. گاهی پیش از نصب موتور باید چرخ ها تعویض, مسیر درب تراز یا بخش هایی از چهارچوب تقویت شوند. ساخت حفاظ فلزی برای جلوگیری از برخورد خودرو, لوله گذاری طولانی یا نصب تجهیزات کنترل دسترسی نیز به سفارش افزوده می شود. برای تشخیص قیمت متناسب, لازم است محدوده نصب, قطعات همراه, تست تحویل و مسئولیت آماده سازی محل به روشنی مشخص شوند.
مراحل سفارش از ارسال اطلاعات تا هماهنگی اجرا
سفارش با ارسال تصاویر محل, طول و وزن تقریبی درب, میزان تردد و توضیح محدودیت ها آغاز می شود. اگر اطلاعات کافی باشند, گزینه های اولیه براساس ظرفیت موتور, ابعاد پوسته و امکانات تابلو فرمان پیشنهاد می شوند. پروژه هایی با شیب, درب بسیار سنگین, فضای توقف محدود یا ریل آسیب دیده به بررسی دقیق تر نیاز دارند. پس از انتخاب گزینه, نوع دنده شانه ای, تعداد ریموت, فتوسل, چراغ هشدار, باتری پشتیبان و کنترل تردد مشخص می شود. این مرحله مانع از آن می شود که در روز نصب, کمبود قطعه یا ناسازگاری تجهیزات روند اجرا را متوقف کند.
پیش از اعزام تیم, آماده بودن برق, دسترسی به محل موتور و امکان توقف موقت رفت وآمد بررسی می شود. در روز اجرا, ابعاد و شرایط مکانیکی دوباره کنترل می گردند و در صورت وجود اختلاف مؤثر, جانمایی پیش از سوراخ کاری اصلاح می شود. پس از نصب, تنظیم سرعت, نقطه توقف, بسته شدن خودکار و تجهیزات ایمنی انجام می گیرد. تحویل شامل آموزش استفاده از ریموت, خلاص کن و شیوه برخورد با قطع برق است. ثبت مدل موتور و قطعات مصرف شده نیز سفارش های بعدی, تعمیر یا دریافت خدمات را دقیق تر می کند.
نگهداری و پشتیبانی پس از تحویل محوطه
نگهداری جک ریلی با تمیز نگه داشتن ریل, کنترل چرخ ها و جلوگیری از تجمع آب اطراف موتور آغاز می شود. در محوطه خاکی یا باغ, سنگ ریزه و گل می توانند حرکت درب را مختل کنند. پیچ های دنده شانه ای و پایه موتور نیز باید در بازه های مناسب کنترل شوند, به ویژه اگر کف احتمال نشست داشته باشد. تغییر صدا, حرکت کند, لرزش یا توقف نامنظم نشانه هایی هستند که باید پیش از خرابی کامل بررسی شوند. شست وشوی مستقیم موتور و تابلو فرمان با آب, حتی در مدل های مقاوم محیطی, توصیه نمی شود.
پشتیبانی حرفه ای حفاظی نو شامل بررسی نشانه های خرابی, تنظیم مجدد, عیب یابی برق و ارزیابی قطعات مکانیکی پروژه است. اگر وزن درب با افزودن ورق یا تزئینات تغییر کند, ظرفیت و تنظیمات قبلی باید دوباره کنترل شوند. افزایش تعداد کاربران یا تردد نیز ممکن است انتخاب اولیه را تحت فشار قرار دهد. هنگام گزارش ایراد, توضیح زمان وقوع, صدای موتور, وضعیت چراغ تابلو و نحوه حرکت در حالت دستی, تشخیص را سریع تر می کند. سرویس زودهنگام دنده شانه ای لق یا ریل سنگین, از آسیب گسترده تر به گیربکس و موتور جلوگیری خواهد کرد.
- برای استعلام, تصاویر محل و مشخصات واقعی درب را ارسال کنید.
- قیمت را براساس موتور, قطعات, زیرسازی و محدوده اجرا مقایسه کنید.
- اقلامی مانند دنده شانه ای, فتوسل و ریموت را در سفارش ثبت کنید.
- هماهنگی برق و توقف تردد را پیش از روز نصب انجام دهید.
- مدل دستگاه و تنظیمات تحویل را برای خدمات آینده نگهداری کنید.
- صدای غیرعادی یا سنگینی درب را پیش از خرابی کامل پیگیری کنید.
عکس روبه رو و جانبی درب, تصویر مسیر کامل ریل, طول لنگه, وزن تقریبی, فضای توقف در حالت باز و محل احتمالی نصب موتور لازم است. میزان تردد, وضعیت برق و وجود شیب نیز باید توضیح داده شود. فیلم حرکت دستی درب کمک می کند مقاومت چرخ ها, نوسان لنگه و ایرادهای ریل بهتر تشخیص داده شوند. در پروژه های محدود, فاصله موتور تا دیوار یا مسیر خودرو نیز باید دقیق اندازه گیری شود.
در درب های سنگین و پرتردد معمولاً دنده شانه ای فلزی با اتصال مقاوم بررسی می شود, زیرا فشار انتقالی و دفعات حرکت بیشتر است. انتخاب نهایی به وزن, طول درب, شرایط محیط و نوع چرخ دنده موتور بستگی دارد. شاخه ها باید کاملاً هم راستا نصب شوند و وزن درب را تحمل نکنند. اگر ریل یا چرخ معیوب باشد, حتی دنده شانه ای مقاوم نیز تحت فشار اضافی قرار می گیرد و عمر مجموعه کاهش پیدا می کند.
شیب در امتداد حرکت, بار موتور را در جهت رفت و برگشت متفاوت می کند و می تواند نیاز به گشتاور بالاتر یا اصلاح مکانیکی مسیر داشته باشد. پیش از انتخاب موتور, حرکت دستی درب روی شیب آزمایش می شود. پایه موتور و دنده شانه ای نیز باید تراز نسبی ثابتی داشته باشند. اگر درب به دلیل شیب یا ریل نامناسب سنگین حرکت کند, افزایش توان موتور بدون اصلاح علت اصلی, فشار بیشتری به گیربکس وارد خواهد کرد.
قیمت به وزن و طول درب, ظرفیت و چرخه کاری موتور, نوع گیربکس, دنده شانه ای, تابلو فرمان و تجهیزات ایمنی وابسته است. وضعیت پایه, ریل, چرخ ها, کابل کشی و فضای نصب نیز حجم اجرای پروژه را تغییر می دهد. برای مقایسه دقیق باید مشخص شود پیشنهاد شامل چه قطعاتی است و آماده سازی محل, تست تحویل و خدمات پس از نصب تا چه مرحله ای انجام می شوند. مبلغ کلی بدون شرح تجهیزات, معیار کاملی برای تصمیم گیری نیست.
در پروژه ساده با تصاویر واضح, ابعاد دقیق و درب روان, امکان ارائه پیشنهاد اولیه بدون بازدید وجود دارد. بااین حال, درب سنگین, شیب محسوس, فضای محدود کنار ستون, ریل آسیب دیده یا تردد بالا, بررسی محل را ضروری تر می کند. بازدید به تعیین موقعیت پایه, نوع دنده شانه ای, مسیر کابل و تجهیزات ایمنی کمک می کند. هرچه اطلاعات اولیه کامل تر باشند, انتخاب مدل و آماده سازی سفارش با تغییرات کمتری در روز اجرا همراه خواهد بود.
تغییر صدای موتور, کندشدن حرکت, لرزش لنگه, پرش دنده شانه ای, توقف نامنظم یا عمل نکردن فتوسل نیاز به بررسی دارد. ریل و چرخ ها باید تمیز و روان باشند و اطراف موتور از آب و گل پاک نگه داشته شود. ادامه استفاده از درب سنگین یا گیرکرده, فشار زیادی به گیربکس وارد می کند. سرویس زودهنگام اتصالات, پایه و تنظیمات, معمولاً از خرابی گسترده تر و توقف کامل ورودی جلوگیری می کند.
جمع بندی
انتخاب از میان 14 طرح جک ریلی پارکینگ کشویی باید با دهانه, وزن لنگه, شیب, فضای توقف, میزان تردد و شرایط محیط آغاز شود. مدل جمع وجور, طرح سنگین, موتور پرتردد, نسخه دارای انکودر, باتری پشتیبان, اجرای کم نمایان و چیدمان هماهنگ با کنترل تردد, هرکدام برای محدودیت مشخصی کاربرد دارند. پیش از سفارش, سلامت ریل و چرخ ها, محل صفحه پلیت, مسیر دنده شانه ای, کابل کشی و دسترسی تعمیراتی باید کنترل شوند. نصب دقیق نیز به تراز چرخ دنده, تنظیم تابلو فرمان, جانمایی فتوسل و تست حرکت واقعی وابسته است. حفاظی نو با دریافت تصاویر, ابعاد و اطلاعات تردد, امکان مقایسه مدل ها و تعیین محدوده اجرا را فراهم می کند تا انتخاب براساس وضعیت حقیقی پروژه انجام شود. برای مشاوره, سفارش یا استعلام قیمت روز, مشخصات درب و محدودیت محل را ارسال کنید تا آمادسازی پایه, تجهیزات ایمنی, نوع موتور و شرایط تحویل به صورت هماهنگ بررسی شوند و پروژه با حرکت نرم, دسترسی مناسب برای سرویس و پشتیبانی قابل پیگیری تحویل گردد.
