12 طرح جک درب حیاط سنگین شاسی دار
لنگه های فولادی, شاسی تقویت شده, ستون سنگی و شیب ورودی؛ در پروژه یک حیاط بزرگ یا محوطه پرتردد, جابه جایی درب سنگین باید از روی وضعیت واقعی سازه و مسیر رفت وآمد طراحی شود. جک درب حیاط سنگین شاسی دار باید با وزن هر لنگه, طول بازو, عمق ستون, مقاومت لولا, جنس براکت, توان گیربکس, چرخه کاری و محل تابلو فرمان هماهنگ باشد. دوازده طرح قابل بررسی, مدل بازوی بلند, جک الکترومکانیکی تقویت شده, نسخه هیدرولیکی, مدل مناسب ستون عمیق, جک شاسی دار با صفحه تقویتی, طرح دارای قفل برقی, مدل پرتردد, نسخه مناسب شیب, اجرای کم نمایان, مدل دارای انکودر, جک مجهز به باتری پشتیبان و طرح دو بازوی مستقل را شامل می شوند. تفاوت این گزینه ها تنها به ظاهر پوسته یا رنگ بازو محدود نیست؛ کورس حرکت, نیروی رانش, نوع چرخ دنده, محل نصب براکت و روش مهار شاسی, نتیجه اجرا را تغییر می دهند. انتخاب نادرست ممکن است باعث تاب برداشتن چهارچوب, فشار روی لولا, ترک پوشش ستون یا توقف ناقص لنگه ها شود. برسی دهانه, حرکت دستی درب و زیرسازی محل پیش از سفارش جک درب حیاط سنگین شاسی دار, ریسک اصلاحات بعدی را کاهش می دهد. حفاظی نو نیز قیمت, قطعات, نصب و تحویل را براساس وزن سازه, محدودیت فضا و شرایط واقعی پروژه هماهنگ می کند.
| موضوع و شرایط پروژه/محدودیت محل | توضیح و راهکار یا نکته اجرایی مناسب | نکته انتخاب |
|---|---|---|
| درب دو لنگه سنگین با شاسی فولادی | وزن هر لنگه, ابعاد شاسی, توان گیربکس و نیروی رانش جک باید جداگانه بررسی شوند تا بار میان دو بازو متعادل توزیع شود. | وزن تقریبی و عرض هر لنگه مستقل ثبت شود. |
| ستون سنگی با زیرسازی نامشخص | براکت باید به عضو مقاوم پشت نما متصل شود و در صورت نیاز, صفحه تقویتی یا شاسی فلزی برای مهار کشش بازو اجرا گردد. | اتصال مستقیم به سنگ یا ملات ضعیف پذیرفته نشود. |
| لنگه عریض با نیاز به بازوی بلند | کورس حرکت, طول بازو, زاویه نصب و محل براکت باید با هندسه دهانه هماهنگ شوند تا جک در انتهای مسیر تحت فشار نماند. | طول مجاز هر لنگه در مشخصات مدل کنترل شود. |
| شیب کف در مسیر بازشدن درب | فاصله زیر لنگه, محل توقف مکانیکی, وضعیت لولا و مقاومت حرکت باید پیش از نصب اصلاح شوند تا شیب بار اضافی به موتور وارد نکند. | فیلم حرکت دستی در هر دو جهت تهیه شود. |
| ورودی پرتردد محوطه یا کارگاه | چرخه کاری, تحمل حرارتی, نوع گیربکس, تابلو فرمان و سرعت بازشدن باید با الگوی تردد و ساعات شلوغ پروژه هماهنگ باشند. | مدل کم تردد برای فشار کاری پیوسته انتخاب نشود. |
| مسیر مشترک خودرو و عابر | فتوسل, چراغ هشدار, تشخیص مانع, تأخیر دو لنگه و زمان بسته شدن باید با نقاط کور مسیر رفت وآمد تنظیم شوند. | جانمایی تجهیزات ایمنی پیش از کابل کشی تعیین شود. |
| درب سنگین با لولای فرسوده | بوش, محور لولا, هم راستایی چهارچوب و حرکت دستی باید پیش از نصب جک تعمیر شوند تا موتور برای جبران ایراد مکانیکی تحت فشار نباشد. | افزایش نیروی موتور جایگزین تعمیر لولا نشود. |
| فضای باز با رطوبت و گردوغبار | درجه حفاظت پوسته, پوشش ضدخوردگی, آب بندی کابل و محل نصب تابلو فرمان بر دوام قطعات و کیفیت عملکرد اثر دارند. | جک از ریزش مستقیم آب و تجمع رطوبت فاصله بگیرد. |
| دسترسی محدود برای تعمیر آینده | فضای بازکردن پوسته, دسترسی خلاص کن, امکان تنظیم براکت و مسیر سرویس تابلو فرمان باید در جانمایی شاسی حفظ شود. | قاب تزئینی پس از تعیین دسترسی تعمیر ساخته شود. |
اطلاعات تماس
کاربرد طرح های جک سنگین در شرایط واقعی حیاط
جک سنگین برای هر درب فلزی مناسب نیست و باید در ارتباط با شاسی, لولا, دهانه و نحوه استفاده انتخاب شود. درب حیاط یک ساختمان, باغ, محوطه کارگاهی یا ورودی مشترک ممکن است از نظر ظاهر مشابه باشد, اما وزن لنگه, طول بازو, دفعات حرکت و فشار باد در آن ها یکسان نیست. طرح بازوی بلند برای لنگه عریض, مدل هیدرولیکی برای حرکت پرتکرار, نسخه شاسی دار برای ستون نیازمند تقویت و جک دارای انکودر برای کنترل دقیق تر قابل بررسی هستند. در برخی پروژه ها نیز قفل برقی, باتری پشتیبان یا دو بازوی مستقل اهمیت بیشتری دارد. مزیت انتخاب پروژه محور, کاهش فشار روی چهارچوب, حرکت متعادل دو لنگه و تحویل سیستمی است که با محدودیت واقعی محل سازگار باشد, نه صرفاً با عدد توان موتور.
طرح شاسی دار برای درب فولادی محوطه مسکونی
در یک حیاط مسکونی با درب فولادی و چهارچوب تقویت شده, شاسی محل اتصال جک باید توان تحمل نیروی کششی و فشاری تکرارشونده را داشته باشد. اگر براکت روی ورق نازک یا عضو تزئینی نصب شود, حرکت بازو به مرور باعث تاب خوردگی یا شکست جوش خواهد شد. طرح شاسی دار با افزودن صفحه تقویتی, پروفیل پشتیبان یا اتصال به عضو اصلی درب, نیرو را در سطح بزرگ تری توزیع می کند. این روش برای لنگه هایی که ورق متراکم, شیشه, تزئینات آهنی یا ارتفاع زیاد دارند, اهمیت بیشتری پیدا می کند و از تمرکز تنش در یک نقطه جلوگیری می سازد.
در سمت ستون نیز باید زیرسازی واقعی مشخص شود. ستون پوشیده شده با سنگ ممکن است در ظاهر محکم باشد, اما براکت نباید فقط به لایه نما متصل گردد. تیم اجرا باید محل پروفیل, صفحه فلزی یا بخش بتنی مقاوم را پیدا کند و اتصال را به آن انتقال دهد. زاویه شاسی و براکت نیز باید با کورس جک هماهنگ باشد تا بازو در حالت بسته یا باز, نیروی جانبی غیرضروری ایجاد نکند. در مرحله تحویل, اتصالات شاسی, جوش ها و تغییر شکل احتمالی چهارچوب پس از چند چرخه حرکت بررسی می شوند تا اجرای اولیه پیش از استفاده روزانه تثبیت شود.

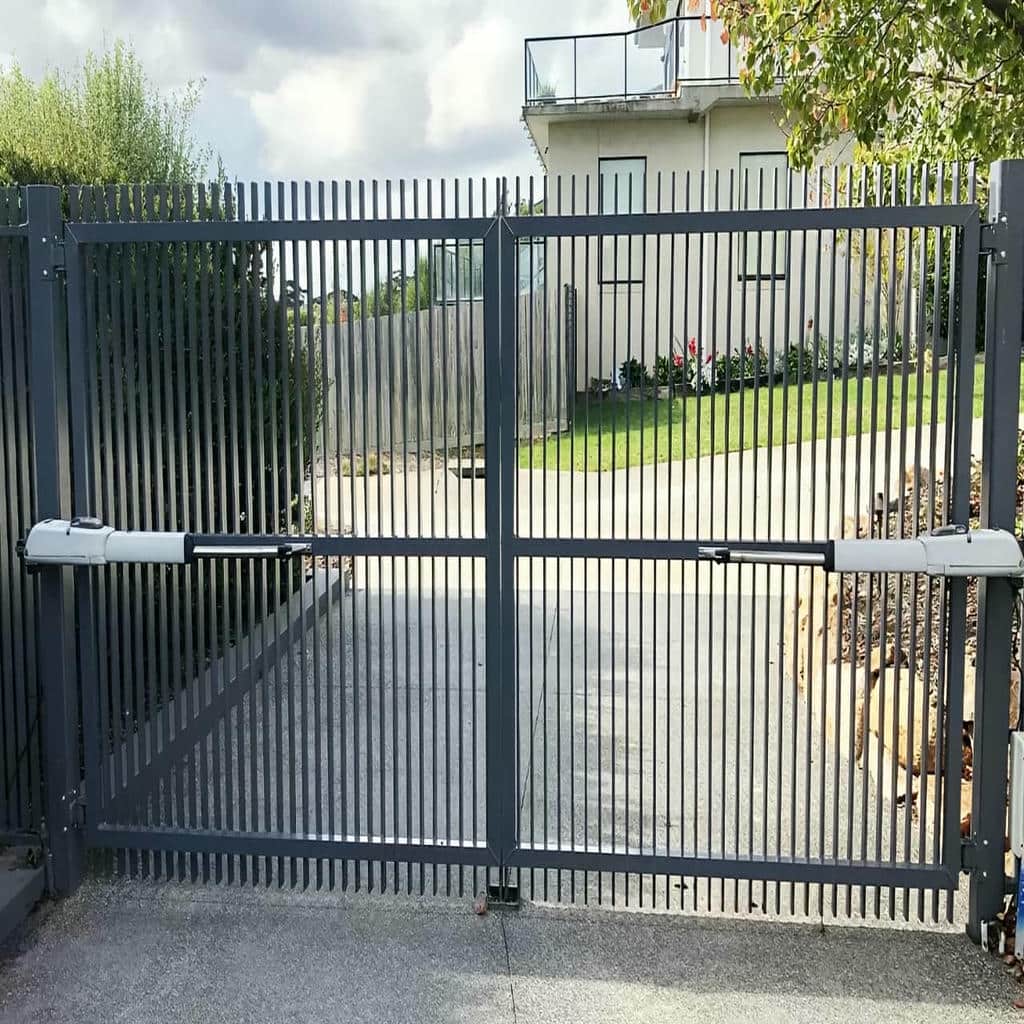

طرح بازوی بلند برای دهانه عریض و ستون عقب نشسته
لنگه عریض یا ستون عقب نشسته, هندسه نصب را تغییر می دهد و ممکن است بازوی معمولی نتواند زاویه موردنیاز را بدون مصرف نامناسب کورس ایجاد کند. در این پروژه, مدل بازوی بلند یا جک دارای کورس بیشتر بررسی می شود. طول بیشتر به تنهایی مزیت محسوب نمی شود؛ محل براکت عقب, فاصله محور لولا تا سطح ستون و نقطه اتصال بازوی جلو باید با جدول نصب همان دستگاه تطبیق داده شوند. اگر براکت بیش ازحد عقب قرار گیرد, جک ممکن است در شروع حرکت نیروی زیادی مصرف کند یا در انتها به محدودیت مکانیکی برسد.
فضای حرکت بازو باید با دیوار جانبی, مسیر عابر, خودروی پارک شده و تزئینات درب کنترل شود. در برخی دهانه ها, بازوی بلند هنگام بازشدن به سطح داخلی لنگه نزدیک می شود و نیاز به جانمایی دقیق تری دارد. توقف گاه مکانیکی نیز باید در موقعیتی قرار گیرد که موتور پس از رسیدن درب به زاویه مطلوب, تحت فشار دائمی باقی نماند. برای لنگه سنگین, قفل برقی می تواند بار بسته ماندن را از روی گیربکس کاهش دهد. این هماهنگی باعث می شود طرح بازوی بلند علاوه بر تأمین زاویه, حرکت کنترل شده و دوام مناسب تری ارائه دهد.

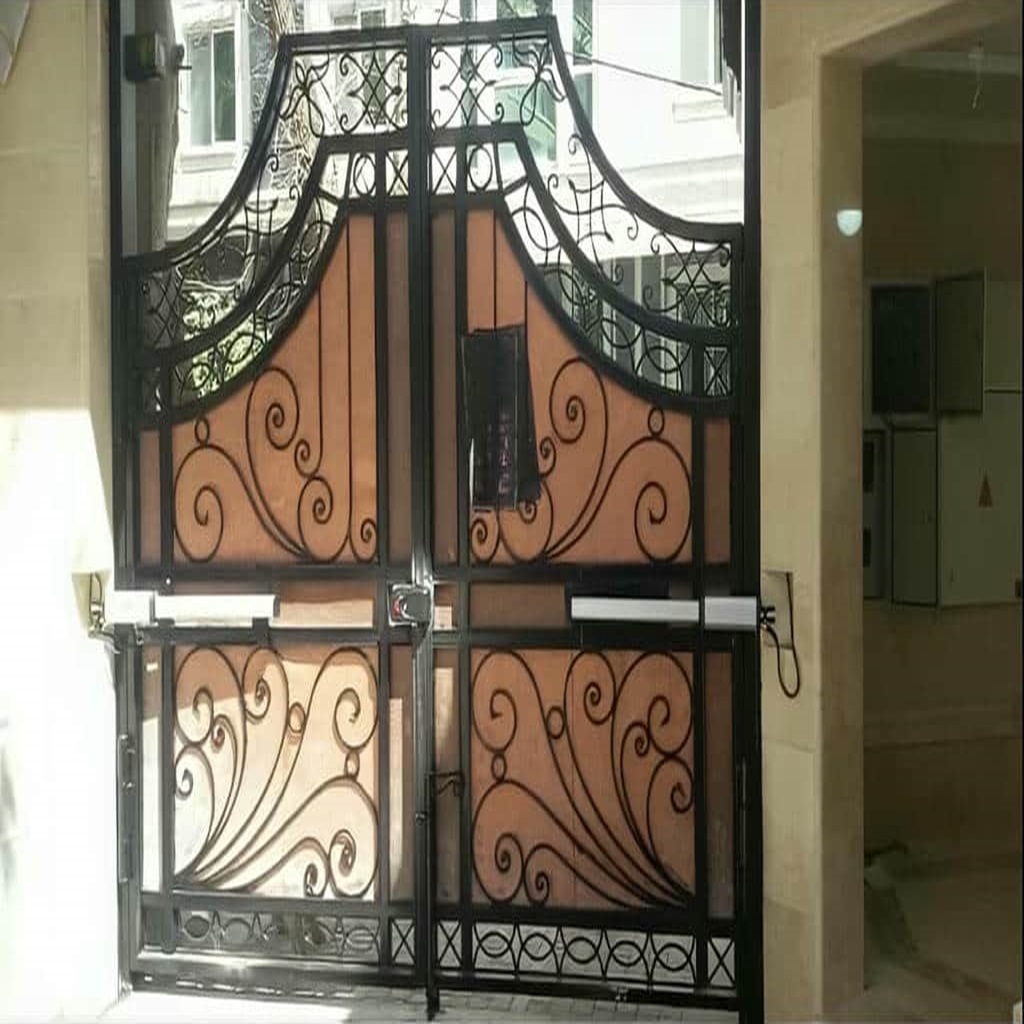

طرح پرتردد برای ورودی کارگاهی و مسیر مشترک
در ورودی کارگاه یا محوطه ای که خودروها در فاصله کوتاه وارد و خارج می شوند, جک باید چرخه کاری مناسب و تحمل حرارتی کافی داشته باشد. مدل الکترومکانیکی تقویت شده یا سیستم هیدرولیکی براساس وزن درب و میزان تردد بررسی می شود. سرعت زیاد همیشه مزیت نیست؛ حرکت باید با عرض مسیر, زمان نزدیک شدن خودرو و عبور عابر هماهنگ باشد. تابلو فرمان نیز باید امکان تنظیم تأخیر لنگه ها, توقف نرم و فرمان های متوالی را داشته باشد تا در ساعات شلوغ, حرکت نامنظم یا داغ شدن بیش ازحد ایجاد نشود.
در مسیر مشترک, فتوسل و چراغ هشدار بخشی از طرح اصلی هستند. لنگه سنگین پس از شروع حرکت انرژی بیشتری دارد و تشخیص مانع باید با حساسیت متناسب تنظیم شود. اگر دید راننده به داخل محوطه محدود باشد, جانمایی تکمیلی سنسور یا هشدار لازم خواهد بود. محل نگهبانی, کارت خوان, کلید فرمان و ریموت ها نیز باید پیش از انتخاب تابلو مشخص شوند. تحویل پروژه شامل تست فرمان های پشت سرهم, توقف در حضور مانع, قطع برق و استفاده از خلاص کن است تا عملکرد دستگاه تنها در شرایط آرام آزمایش نشده باشد.
- شاسی درب و محل براکت را پیش از انتخاب توان جک بررسی کنید.
- برای لنگه عریض, کورس و هندسه بازوی بلند را کنترل کنید.
- چرخه کاری را با ساعات پرتردد محوطه هماهنگ سازید.
- قفل برقی را برای مهار لنگه سنگین در حالت بسته ارزیابی کنید.
- فتوسل و هشدار را متناسب با مسیر واقعی خودرو و عابر نصب کنید.
ساختار جک و اجزای مقاوم برای محل نصب سنگین
عملکرد مطمئن جک درب حیاط سنگین به مجموعه ای از قطعات وابسته است که باید با شاسی و شرایط محل هماهنگ باشند. موتور, گیربکس, پیچ انتقال نیرو, سیلندر هیدرولیکی, براکت, صفحه تقویتی, لولا, تابلو فرمان و قفل برقی هرکدام بخشی از بار پروژه را مدیریت می کنند. در مدل الکترومکانیکی, جنس چرخ دنده و کیفیت مهره حرکتی اهمیت دارد؛ در مدل هیدرولیکی, آب بندی, فشار مدار و کیفیت شیرها تعیین کننده هستند. پوسته باید در برابر ضربه و شرایط محیطی مقاوم باشد و کابل ها نیز از مسیر محافظ عبور کنند. حتی یک جک قدرتمند, اگر روی شاسی ضعیف یا لولای نامتوازن نصب شود, عملکرد پایداری نخواهد داشت. بررسی ساختار باید از درب و ستون آغاز شود و سپس قطعات دستگاه با بار واقعی پروژه تطبیق داده شوند.
گیربکس و موتور برای وزن واقعی لنگه ها
توان موتور باید در ارتباط با وزن, طول لنگه, اصطکاک لولا و زاویه نصب بررسی شود. لنگه بلند به دلیل گشتاور بیشتر, حتی با وزن مشابه, فشار متفاوتی به جک وارد می کند. گیربکس باید نیروی موتور را بدون لقی زیاد یا افزایش غیرعادی دما منتقل کند. جنس چرخ دنده ها, کیفیت یاتاقان و روان کاری نیز بر دوام اثر دارند. در پروژه ای که درب در بخشی از مسیر سنگین تر حرکت می کند, ابتدا باید لولا و چهارچوب اصلاح شوند؛ زیرا انتخاب موتور بزرگ تر, مقاومت مکانیکی را از بین نمی برد و تنها فشار بیشتری به براکت وارد می کند.
مدل الکترومکانیکی برای بسیاری از درب های سنگین قابل استفاده است, به شرط آنکه ظرفیت و چرخه کاری متناسب باشد. در تردد بالاتر یا شرایطی که حرکت یکنواخت اهمیت بیشتری دارد, سیستم هیدرولیکی نیز بررسی می شود. تفاوت این دو فقط در قدرت نیست؛ نگهداری, نحوه خلاص کردن, شرایط محیطی و خدمات قطعات باید در تصمیم لحاظ شوند. هنگام تحویل, دمای پوسته پس از چند حرکت, صدای گیربکس و هماهنگی دو لنگه کنترل می شود. هرگونه صدای ساییدگی یا اختلاف سرعت می تواند نشانه تنظیم نامناسب یا مقاومت متفاوت میان لنگه ها باشد.

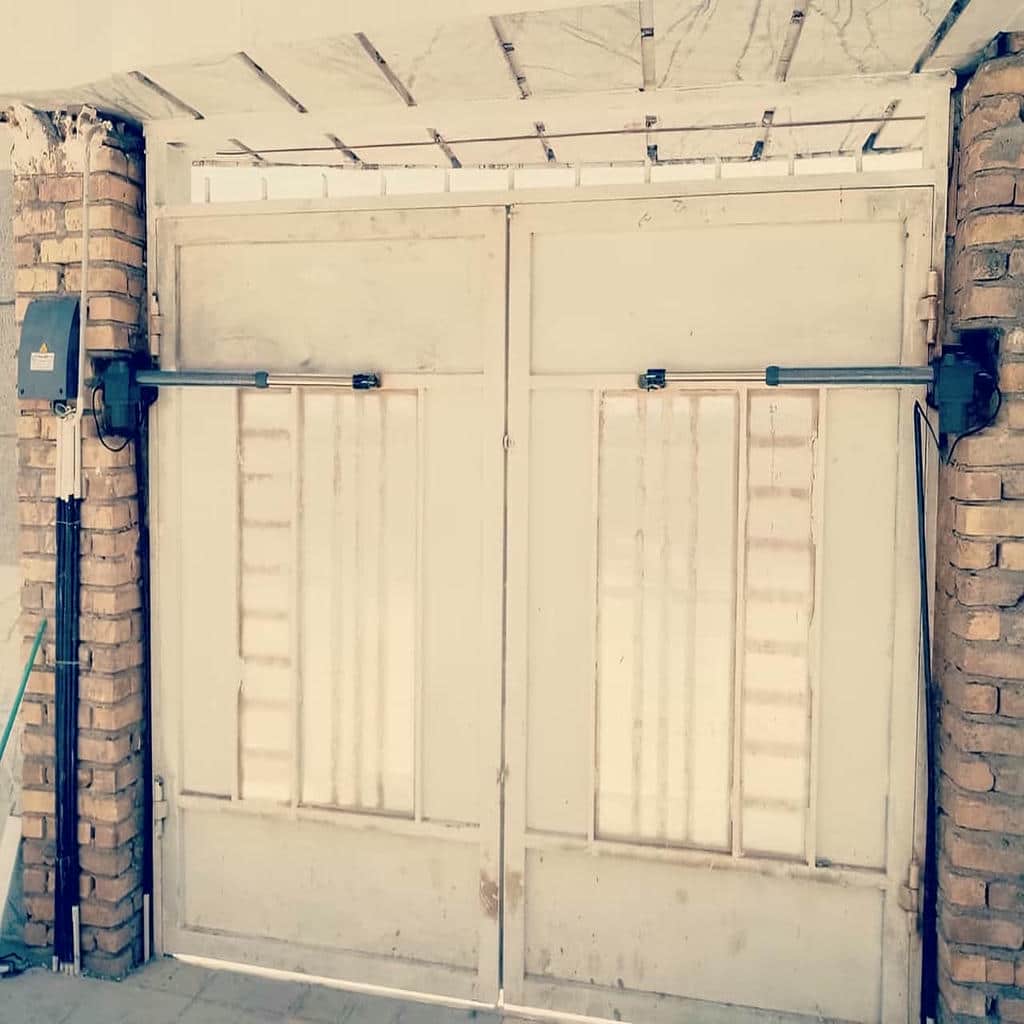

شاسی براکت و لولا در مهار نیروی اجرا
شاسی نقش واسطه میان نیروی جک و بدنه درب را دارد. صفحه تقویتی باید به پروفیل های اصلی متصل شود و ابعاد آن به گونه ای باشد که تنش را پخش کند. براکت کوچک روی ورق نازک, در کوتاه مدت ممکن است ظاهراً سالم بماند, اما حرکت های تکراری باعث ترک جوش یا تغییر شکل محل اتصال می شوند. نوع جوش, ضخامت صفحه و موقعیت براکت باید براساس جهت نیرو انتخاب شوند. اگر درب از چند بخش مونتاژ شده باشد, محل اتصال جک نباید روی نقطه ای قرار گیرد که انعطاف یا لرزش بیشتری دارد.
لولا نیز باید وزن کامل لنگه را تحمل کند و جک نباید نقش نگه دارنده سازه را بر عهده بگیرد. بوش فرسوده, محور خمیده یا نصب نامتوازن باعث افتادگی و افزایش بار موتور می شود. پیش از اجرا, هر لنگه در حالت دستی باز و بسته می شود و تغییر مقاومت در زوایای مختلف بررسی می گردد. اگر درب پس از رهاشدن حرکت خودبه خودی دارد, شیب یا نامیزانی لولا باید اصلاح شود. پس از نصب جک, وضعیت شاسی و لولا دوباره کنترل می شود تا فشار جدید باعث جابه جایی یا ایجاد لقی نشده باشد.

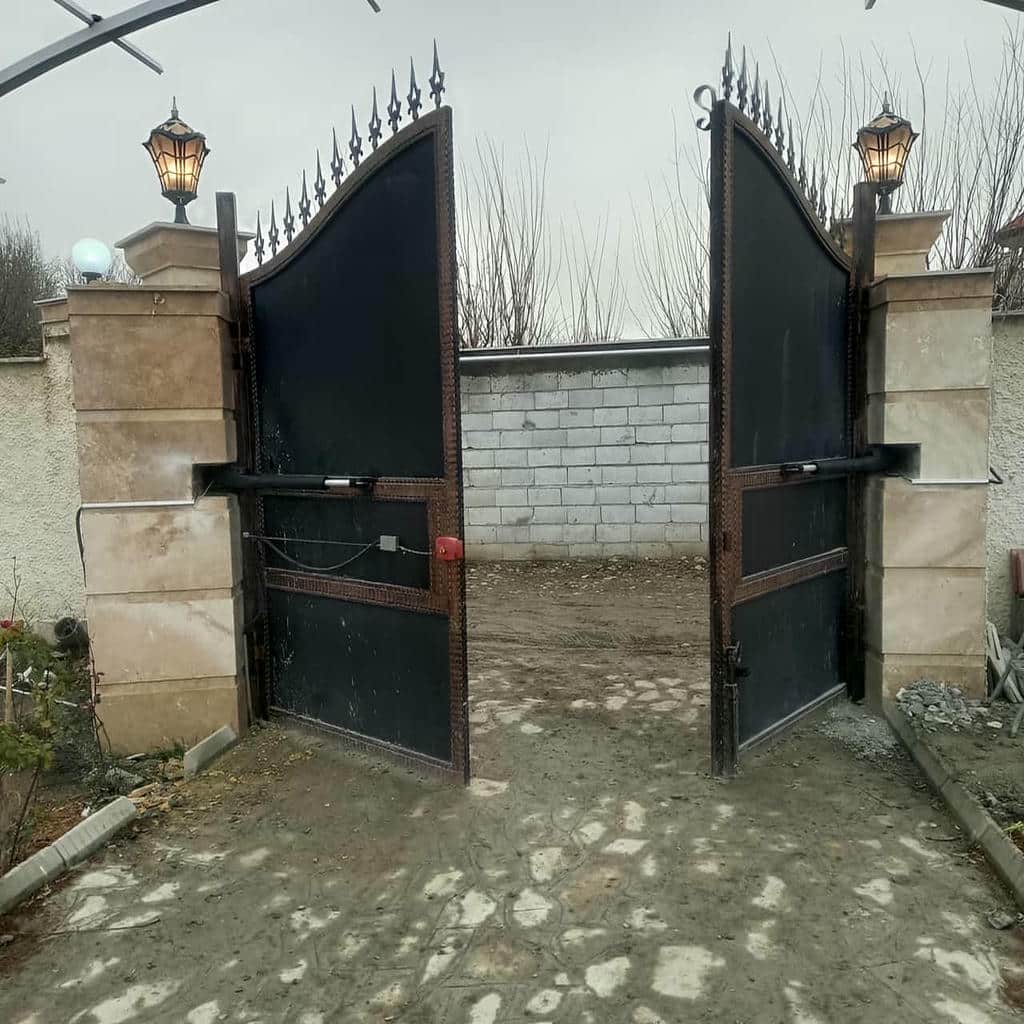

تابلو فرمان و قفل برقی برای تحویل ایمن پروژه
تابلو فرمان هماهنگی بازوها, تأخیر لنگه ها, نیروی حرکت, توقف نرم و واکنش به مانع را مدیریت می کند. در درب سنگین, تنظیم نیروی بیش ازحد می تواند خطر برخورد را افزایش دهد و فشار بیشتری به شاسی وارد کند. مدل دارای انکودر یا سامانه تشخیص موقعیت, امکان کنترل دقیق تر حرکت را فراهم می سازد, اما باید با نوع موتور و وزن درب سازگار باشد. محل تابلو باید خشک, قابل دسترسی و دور از ضربه باشد. سیم کشی منظم و اتصال ارت نیز برای نگهداری و عیب یابی آینده اهمیت دارد.
قفل برقی در لنگه های سنگین به حفظ بسته ماندن درب و کاهش فشار روی گیربکس کمک می کند. محل نصب قفل باید با هم پوشانی دو لنگه و ترتیب بسته شدن هماهنگ باشد. اگر قفل پیش از رسیدن کامل لنگه فعال شود, ضربه و گیر مکانیکی ایجاد خواهد شد. فتوسل ها نیز باید مسیر عابر و خودرو را پوشش دهند و چراغ هشدار از فاصله مناسب دیده شود. در تحویل, عملکرد قفل, فتوسل, خلاص کن دستی و باتری پشتیبان آزمایش می شود تا سیستم در شرایط عادی و قطع برق قابل استفاده باشد.
- توان موتور را با طول لنگه و گشتاور واقعی تطبیق دهید.
- شاسی تقویتی را به پروفیل اصلی درب متصل کنید.
- سلامت لولا را پیش از نصب و پس از چند چرخه کنترل کنید.
- نیروی تابلو فرمان را جایگزین اصلاح مکانیکی سازه نکنید.
- قفل برقی و ترتیب بسته شدن لنگه ها را هم زمان تنظیم کنید.
اندازه گیری و اجرای جک شاسی دار در محدودیت پروژه
اجرای استاندارد از ثبت عرض و وزن هر لنگه, عمق ستون, محل لولا, زاویه بازشو, شیب کف و مسیر رفت وآمد آغاز می شود. سپس جنس شاسی, ضخامت پروفیل, وضعیت جوش ها و امکان اتصال صفحه تقویتی بررسی می گردد. این اطلاعات مشخص می کنند کدام مدل جک, چه طول بازویی و چه نوع براکتی برای پروژه مناسب است. مسیر برق, فتوسل, چراغ هشدار و قفل برقی نیز باید پیش از نصب آماده شود. در پروژه بازسازی, استفاده از براکت یا کابل قدیمی تنها پس از کنترل سلامت آن ها انجام می شود. پس از اتصال مکانیکی, تابلو فرمان تنظیم و چند چرخه حرکت زیر بار واقعی آزمایش خواهد شد. تحویل زمانی کامل است که لنگه ها بدون تاب, ضربه و توقف ناقص حرکت کنند و دسترسی سرویس نیز حفظ شده باشد.
اطلاعات لازم برای بررسی دهانه شاسی و ستون
برای بررسی اولیه, عکس روبه رو به تنهایی کافی نیست. تصویر پشت ستون, نمای جانبی لولا, سطح داخلی شاسی, محل قفل و فضای بازشدن لنگه ها باید ارسال شود. عرض هر لنگه از محور لولا تا انتهای سازه اندازه گیری می گردد و وزن تقریبی از نوع پروفیل, ضخامت ورق, ارتفاع و تزئینات برآورد می شود. فیلم حرکت دستی نیز افتادگی, صدای لولا و نقاط گیر را نشان می دهد. اگر ستون با سنگ یا پوشش تزئینی پوشیده شده است, اطلاعاتی از زیرسازی پشت آن برای تعیین نوع اتصال لازم خواهد بود.
در پروژه دارای شیب, جهت بازشدن درب و فاصله لبه پایین تا کف ثبت می شود. مسیر حرکت خودرو, محل توقف خودرو هنگام بازشدن و وجود درب نفررو نیز اهمیت دارند. اگر دو لنگه از نظر عرض یا وزن متقارن نیستند, هر طرف جداگانه بررسی می شود. محل برق و فاصله تا تابلو فرمان نیز باید مشخص باشد. این اطلاعات کمک می کنند طول بازو, توان موتور, نوع قفل, تعداد فتوسل ها و میزان تقویت شاسی پیش از سفارش تعیین شوند و قطعات موردنیاز در روز اجرا کامل باشند.

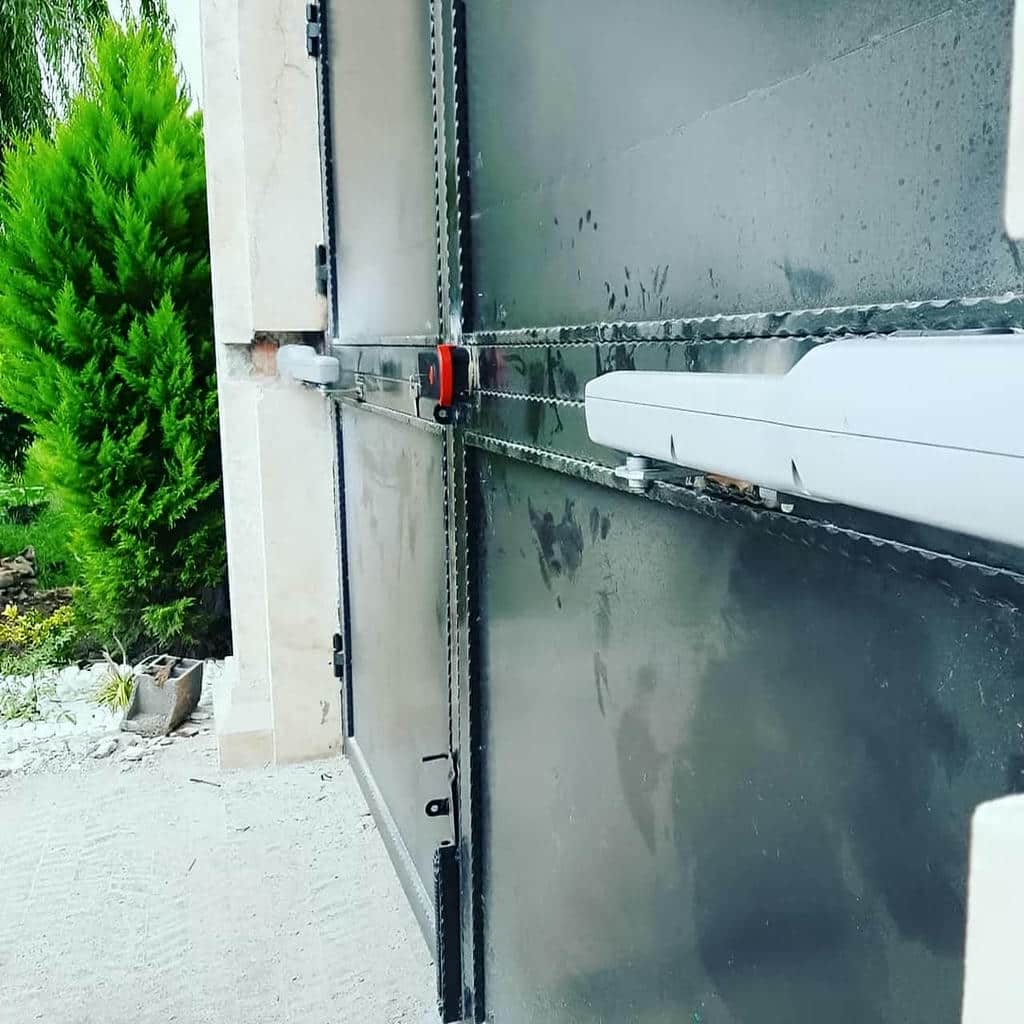

آماده سازی شاسی ستون و کابل کشی محل
پیش از نصب, محل براکت روی درب به عضو مقاوم متصل یا با صفحه فلزی تقویت می شود. اگر پروفیل داخلی در موقعیت مناسب قرار ندارد, شاسی کمکی باید به گونه ای اجرا شود که نمای درب را نامنظم نکند و در عین حال نیروی بازو را تحمل نماید. ستون نیز از نظر مقاومت و دسترسی به بخش اصلی بررسی می شود. جوش کاری یا پیچ کردن براکت روی سطح ضعیف, احتمال شکست یا لق شدن را بالا می برد. ارتفاع نصب بازو باید با ساختار لنگه و مسیر خودرو هماهنگ باشد تا جک در معرض ضربه قرار نگیرد.
کابل برق موتور, فتوسل, چراغ هشدار و قفل برقی باید داخل مسیر محافظ قرار گیرند. اگر نما یا کف هنوز تکمیل نشده است, لوله گذاری پیش از پایان کار ساختمانی انجام می شود. تابلو فرمان در نقطه ای نصب می گردد که از رطوبت دور و برای سرویس قابل دسترسی باشد. زمان اجرا نیز با تردد محوطه هماهنگ می شود, زیرا در بخشی از عملیات, درب قابل استفاده نخواهد بود. خالی کردن فضای کنار ستون و توقف خودروها امکان اندازه گیری و نصب دقیق تر را فراهم می سازد.

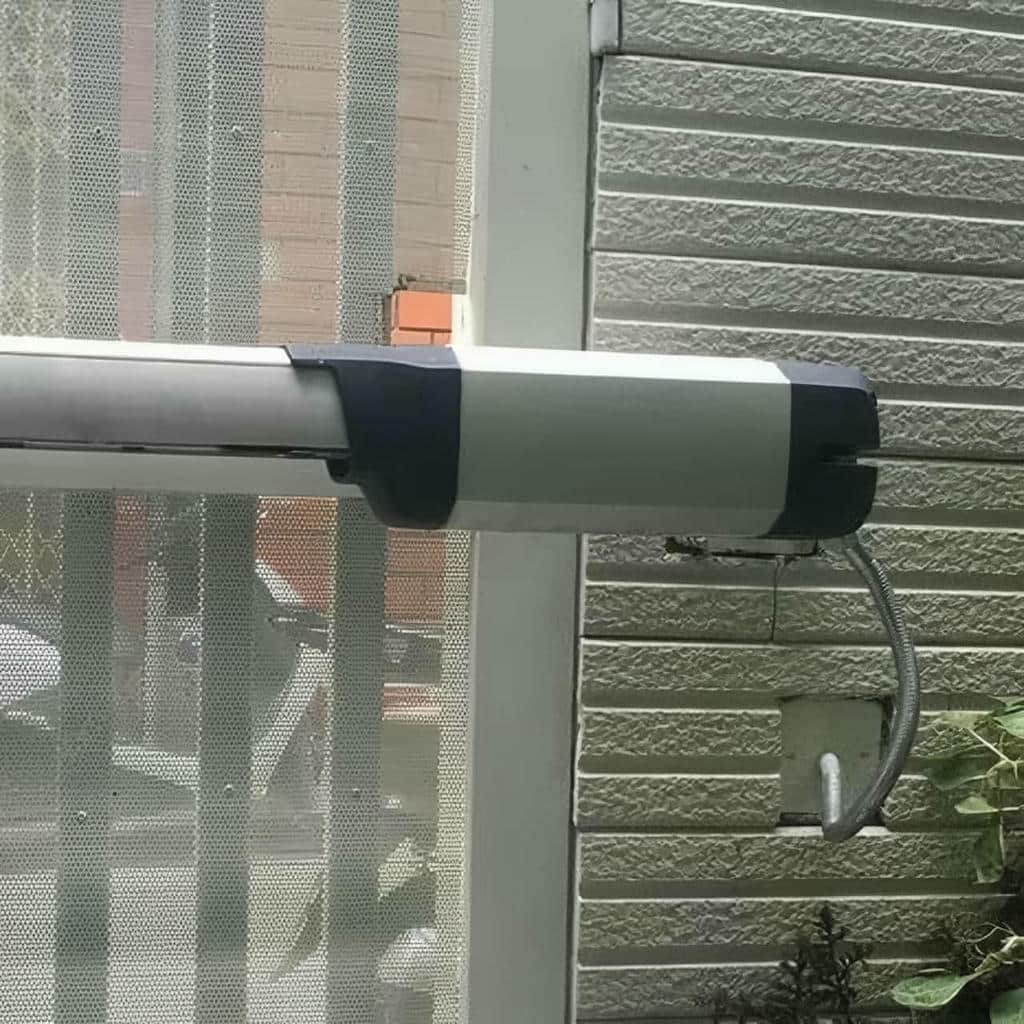

عیب یابی فشار نامتقارن و حرکت ناقص لنگه ها
اگر یک لنگه کندتر یا پرصداتر حرکت کند, ابتدا سلامت لولا, وزن واقعی و محل براکت همان طرف بررسی می شود. تفاوت مقاومت مکانیکی می تواند باعث شود تابلو فرمان با تنظیم یکسان, نتیجه متفاوتی روی دو بازو ایجاد کند. توقف زودهنگام ممکن است از تنظیم انکودر, میکروسوئیچ, حساسیت مانع یا محدودیت کورس ناشی شود. اگر شاسی در زمان حرکت خم می شود, صفحه تقویتی یا محل اتصال کافی نیست و افزایش نیروی موتور مشکل را تشدید خواهد کرد.
صدای تقه در شروع یا پایان حرکت می تواند از لقی براکت, قفل نامنظم یا توقف گاه ضعیف ایجاد شود. در مدل هیدرولیکی, نشتی یا افت فشار نیز بررسی می شود و در مدل الکترومکانیکی, گیربکس و پیچ انتقال نیرو کنترل خواهند شد. پس از هر تعمیر, حرکت دستی درب و سپس چند چرخه اتوماتیک آزمایش می شوند. واکنش فتوسل, ترتیب بسته شدن, قفل و خلاص کن نیز دوباره بررسی خواهد شد. عیب یابی مرحله ای مانع از تعویض غیرضروری موتور یا تنظیم بیش ازحد نیرو می شود.
- تصاویر شاسی و پشت ستون را همراه با اندازه ها ارسال کنید.
- صفحه تقویتی را پیش از اتصال نهایی براکت اجرا کنید.
- مسیر کابل را قبل از تکمیل نما و کف آماده سازید.
- حرکت نامتقارن را از سمت لولا و شاسی عیب یابی کنید.
- پس از نصب, چند چرخه کامل زیر بار واقعی آزمایش کنید.
- دسترسی به خلاص کن و تابلو فرمان را در تحویل حفظ کنید.

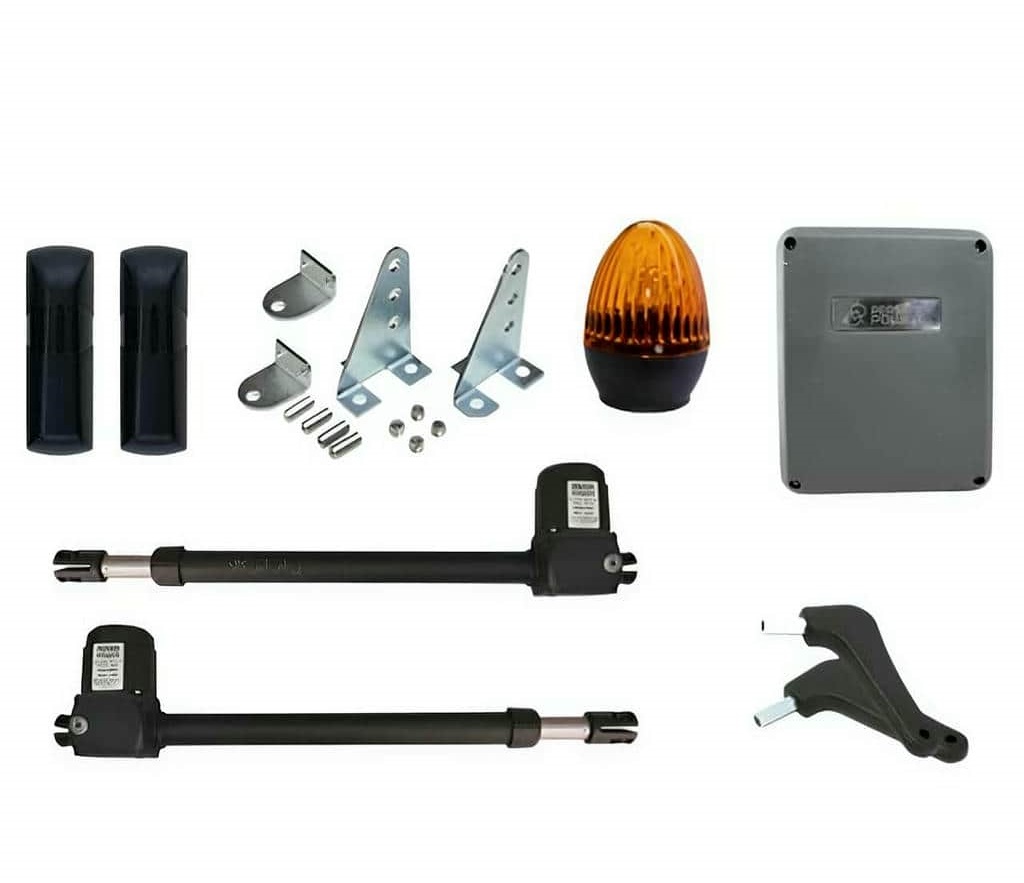

قیمت سفارش و خدمات پروژه در حفاظی نو
قیمت جک درب حیاط سنگین شاسی دار به وزن و طول لنگه ها, نوع موتور, ساختار گیربکس, طول بازو, چرخه کاری و تجهیزات ایمنی وابسته است. وضعیت محل نیز بخش مهمی از برآورد را تشکیل می دهد؛ تقویت شاسی, ساخت صفحه براکت, تعمیر لولا, کابل کشی, نصب قفل برقی یا اصلاح شیب می تواند محدوده اجرا را تغییر دهد. پروژه ای با ستون و برق آماده, عملیات متفاوتی نسبت به درب فرسوده یا نمای نیازمند بازکردن دارد. حفاظی نو سفارش را براساس اطلاعات واقعی دهانه و نحوه استفاده بررسی می کند تا موتور, قطعات و روش اجرا پیش از شروع مشخص باشند. مشاوره تخصصی زمانی دقیق است که وزن, تردد, زیرسازی و تجهیزات همراه هم زمان ارزیابی شوند. مقایسه قیمت نیز باید میان پیشنهادهایی انجام شود که محدوده نصب و شرایط تحویل مشابه دارند.
عوامل مؤثر بر قیمت در پروژه های سنگین
نوع جک, نخستین عامل تفاوت در مشخصات سفارش است. مدل الکترومکانیکی, هیدرولیکی, بازوی بلند یا نسخه دارای انکودر, قطعات و شیوه نصب متفاوتی دارند. وزن لنگه و طول آن نیز ظرفیت موتور و اندازه بازو را تغییر می دهند. چرخه کاری بالاتر, قفل برقی, باتری پشتیبان و تابلو فرمان پیشرفته تر از دیگر عوامل مؤثر هستند. در پروژه سنگین, انتخاب مدل ضعیف برای کاهش هزینه می تواند باعث استهلاک زودهنگام و نیاز به تعویض شود؛ بنابراین ظرفیت باید با بار واقعی هماهنگ باشد.
آماده سازی محل نیز بر برآورد اثر دارد. شاسی مقاوم و ستون دارای صفحه فلزی, نصب ساده تری نسبت به درب نیازمند تقویت یا ستون سنگی بدون زیرسازی ایجاد می کنند. تعمیر لولا, اصلاح جوش ها, ساخت براکت اختصاصی و ایجاد مسیر کابل نیز بخشی از عملیات اجرایی هستند. تعداد ریموت, فتوسل, چراغ هشدار و کنترل تردد نیز مشخصات نهایی سفارش را کامل می کنند. برای مقایسه منصفانه, باید معلوم باشد پیشنهاد شامل چه قطعاتی است و تست تحویل, آموزش خلاص کن و پیگیری خدمات تا چه مرحله ای انجام می شوند.

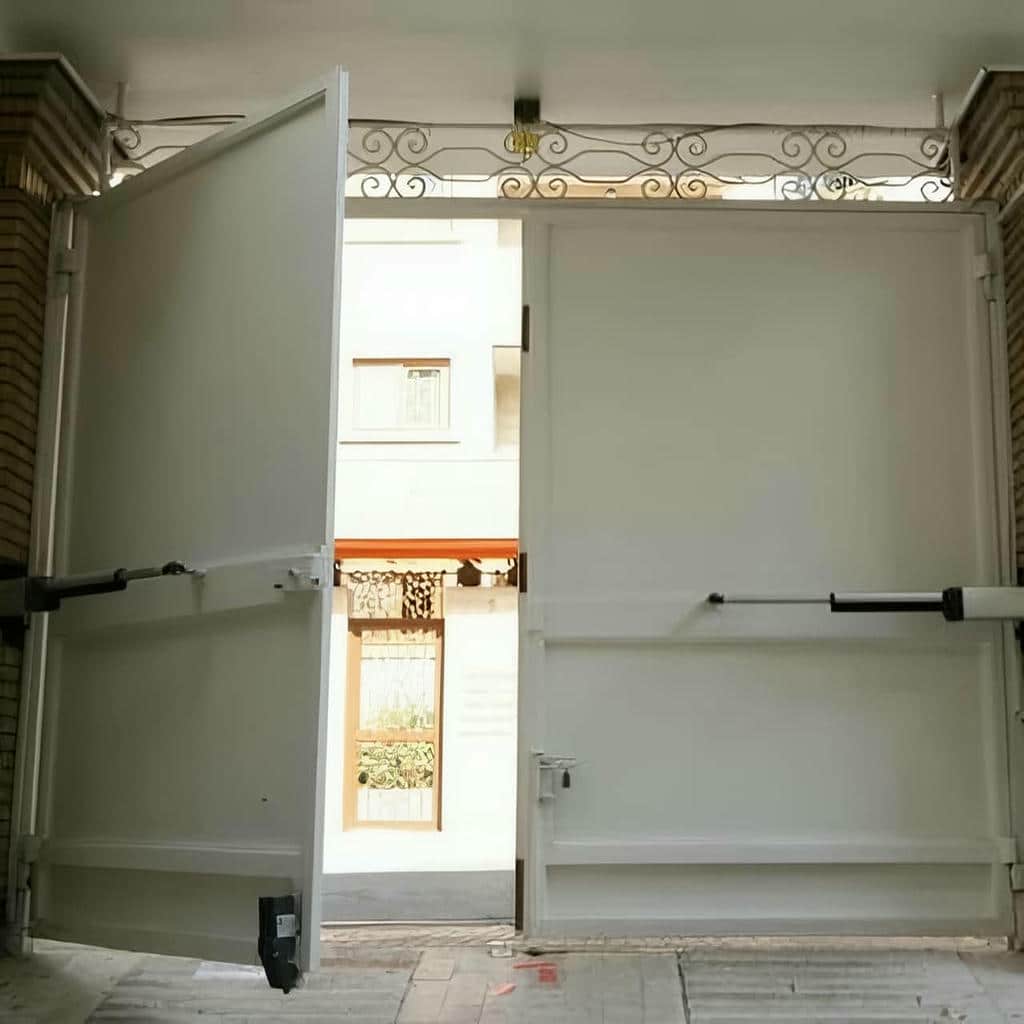

مراحل سفارش از بررسی محل تا هماهنگی تحویل
فرآیند سفارش با ارسال تصاویر درب, شاسی, ستون, لولا و فضای بازشو آغاز می شود. عرض و وزن تقریبی هر لنگه, میزان تردد, شیب و محل برق نیز باید مشخص شوند. پس از بررسی, گزینه های متناسب از نظر توان, طول بازو, نوع گیربکس و تجهیزات ایمنی پیشنهاد می شوند. اگر زیرسازی نامشخص یا شاسی ضعیف باشد, ارزیابی تکمیلی پیش از نهایی شدن سفارش لازم است. این مرحله مانع از ارسال دستگاهی می شود که از نظر فنی مناسب است, اما در محل امکان نصب اصولی ندارد.
پس از انتخاب, اقلام سفارش شامل جک, تابلو فرمان, براکت, قفل برقی, فتوسل, چراغ هشدار و ریموت ثبت می شوند. زمان نصب با آماده بودن برق و امکان توقف تردد هماهنگ خواهد شد. در محل, ابعاد و مقاومت شاسی دوباره کنترل می شوند و سپس اتصال مکانیکی و تنظیمات انجام می گیرند. تحویل پروژه شامل تست حرکت, توقف نرم, تشخیص مانع, قفل و خلاص کن دستی است. ثبت مدل دستگاه و تنظیمات نهایی نیز دریافت خدمات و تهیه قطعه در آینده را ساده تر می کند.
نگهداری شاسی و پشتیبانی پس از نصب
نگهداری از جک سنگین با کنترل لولا, براکت, جوش های شاسی و مسیر حرکت آغاز می شود. تغییر صدا, کندشدن یک لنگه, لرزش صفحه تقویتی یا بسته نشدن کامل باید زود بررسی شوند. پیچ ها و اتصالات در پروژه پرتردد نیاز به بازدید دوره ای دارند. پوسته موتور و تابلو فرمان نباید با آب مستقیم شسته شوند و مسیر کابل نیز باید از آسیب مکانیکی محافظت شود. در مدل هیدرولیکی, نشتی و در مدل الکترومکانیکی, صدای گیربکس از نشانه های مهم سرویس هستند.
پشتیبانی حفاظی نو می تواند شامل تنظیم تابلو فرمان, بررسی قفل, تعمیر گیربکس, کنترل براکت و ارزیابی دوباره شاسی باشد. اگر وزن درب با افزودن ورق یا تزئینات تغییر کند, ظرفیت و تنظیمات اولیه باید بازبینی شوند. افزایش تعداد کاربران نیز ممکن است چرخه کاری دستگاه را تحت فشار قرار دهد. هنگام گزارش ایراد, نوع صدا, محل توقف, جهت حرکت و وضعیت درب در حالت دستی باید توضیح داده شوند. رسیدگی سریع به شاسی خم شده یا براکت لق, از آسیب بیشتر به جک و چهارچوب جلوگیری خواهد کرد.
- قیمت را براساس موتور, تقویت شاسی و محدوده نصب مقایسه کنید.
- وزن و ابعاد واقعی لنگه ها را پیش از سفارش اعلام کنید.
- قطعات ایمنی و قفل برقی را در فهرست سفارش ثبت کنید.
- زمان اجرا را با توقف تردد محوطه هماهنگ سازید.
- مشخصات دستگاه و تنظیمات تحویل را نگهداری کنید.
- لقی براکت یا تغییر شکل شاسی را سریع پیگیری کنید.
تصاویر روبه رو و جانبی درب, نمای شاسی داخلی, ستون, لولا و فضای بازشدن باید ارسال شوند. عرض و وزن تقریبی هر لنگه, میزان تردد, شیب کف و محل برق نیز اهمیت دارند. فیلم حرکت دستی می تواند افتادگی, گیرکردن یا صدای لولا را مشخص کند. این اطلاعات برای تعیین طول بازو, توان موتور, نوع براکت, میزان تقویت شاسی و تجهیزات ایمنی پروژه استفاده می شوند.
شاسی نیروی کششی و فشاری جک را به بدنه درب منتقل می کند. اگر براکت روی ورق نازک یا عضو ضعیف نصب شود, محل اتصال به مرور خم یا ترک خورده می شود. صفحه تقویتی و اتصال به پروفیل اصلی, تنش را در سطح بزرگ تری پخش می کنند. کیفیت شاسی باید پیش از انتخاب توان موتور بررسی شود, زیرا جک قوی روی سازه ضعیف می تواند آسیب بیشتری ایجاد کند.
براکت نباید فقط به سنگ نما یا ملات متصل شود. محل عضو فلزی, بتن مقاوم یا صفحه پشتیبان پشت پوشش باید مشخص گردد. در صورت نبود زیرسازی مناسب, صفحه تقویتی یا شاسی کمکی اجرا می شود تا نیروی جک به سازه اصلی منتقل شود. ابعاد و محل این تقویت به وزن درب, زاویه بازو و فاصله محور لولا بستگی دارد و باید پیش از سوراخ کاری نهایی تعیین شود.
قیمت به وزن و طول لنگه, نوع موتور, گیربکس, طول بازو, چرخه کاری و تجهیزات جانبی بستگی دارد. تقویت شاسی, تعمیر لولا, ساخت براکت, کابل کشی و نصب قفل برقی نیز محدوده اجرا را تغییر می دهند. برای مقایسه دقیق باید مشخص شود پیشنهاد شامل چه قطعاتی است و نصب, تنظیم, تست ایمنی و خدمات پس از تحویل تا چه مرحله ای انجام می شوند.
در پروژه ای با تصاویر واضح, ابعاد دقیق و شاسی مشخص, امکان ارائه پیشنهاد اولیه وجود دارد. بااین حال, درب بسیار سنگین, ستون سنگی, شیب محسوس, لولای فرسوده یا تردد بالا به بررسی دقیق تری نیاز دارند. بازدید برای تعیین مقاومت محل براکت, نوع تقویت, مسیر کابل و تجهیزات ایمنی مفید است. هرچه اطلاعات اولیه کامل تر باشند, احتمال تغییر مدل یا عملیات در روز نصب کمتر خواهد بود.
لرزش براکت, خم شدن صفحه تقویتی, صدای تقه, کندشدن یک لنگه, توقف ناقص یا بازشدن جوش ها نیاز به بررسی دارند. ابتدا حرکت دستی, لولا و شاسی کنترل می شوند و سپس موتور و تابلو فرمان ارزیابی خواهند شد. افزایش نیروی جک بدون رفع ضعف سازه, آسیب را بیشتر می کند. سرویس زودهنگام از شکست اتصال و توقف کامل ورودی جلوگیری خواهد کرد.
جمع بندی
انتخاب از میان 12 طرح جک درب حیاط سنگین شاسی دار باید با بررسی وزن لنگه, طول دهانه, عمق ستون, شیب, شاسی و الگوی تردد آغاز شود. بازوی بلند, مدل الکترومکانیکی تقویت شده, جک هیدرولیکی, نسخه دارای انکودر, قفل برقی و باتری پشتیبان, هرکدام برای محدودیت مشخصی کاربرد دارند. کیفیت گیربکس, سلامت لولا, صفحه تقویتی, محل براکت, کابل کشی و تنظیم تابلو فرمان نیز نتیجه اجرا را تعیین می کنند. حفاظی نو با دریافت تصاویر و ابعاد, امکان انتخاب مدل و هماهنگی عملیات زیرسازی را فراهم می سازد تا توان موتور با مقاومت واقعی سازه متناسب باشد. برای مشاوره, سفارش یا استعلام قیمت روز, مشخصات درب, شاسی, ستون و میزان تردد را ارسال کنید. آمادسازی درست محل, تعمیر لولا و تعیین مسیر تجهیزات ایمنی پیش از نصب, اصلاحات بعدی را کاهش می دهد و پروژه را با حرکت متعادل, توقف ایمن, دسترسی مناسب برای سرویس و شرایط روشن تحویل آماده می کند.
